Расчет дальности радиосвязи
Расчёт выполнен в программе RadiopPlanner 2.1 для типичных условий, с учётом окружающей застройки и рельефа местности. Реальная дальность радиосвязи будет зависеть в том числе и от погодных условий, препятствий на трассе распространения радиосигнала, наличия помехи в радиоканале.
В диапазоне VHF расчёт выполнен для несущей частоты 163 МГц, в диапазоне UHF – 433 МГц.

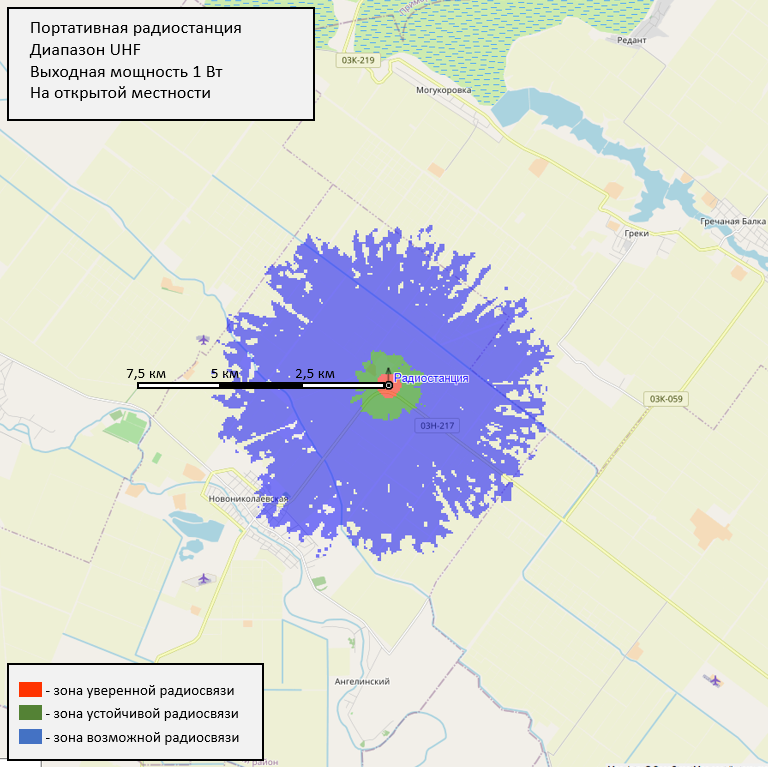

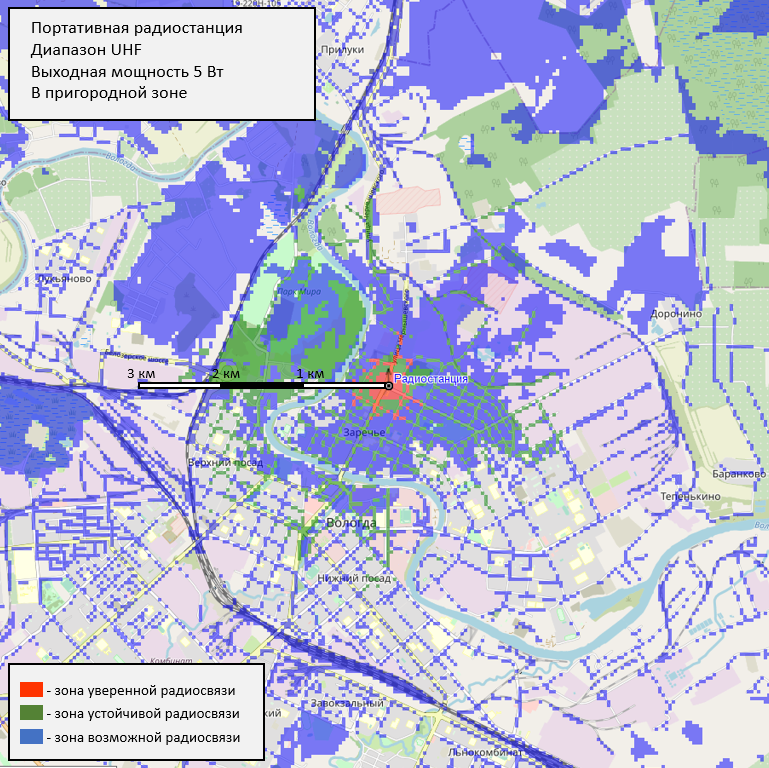

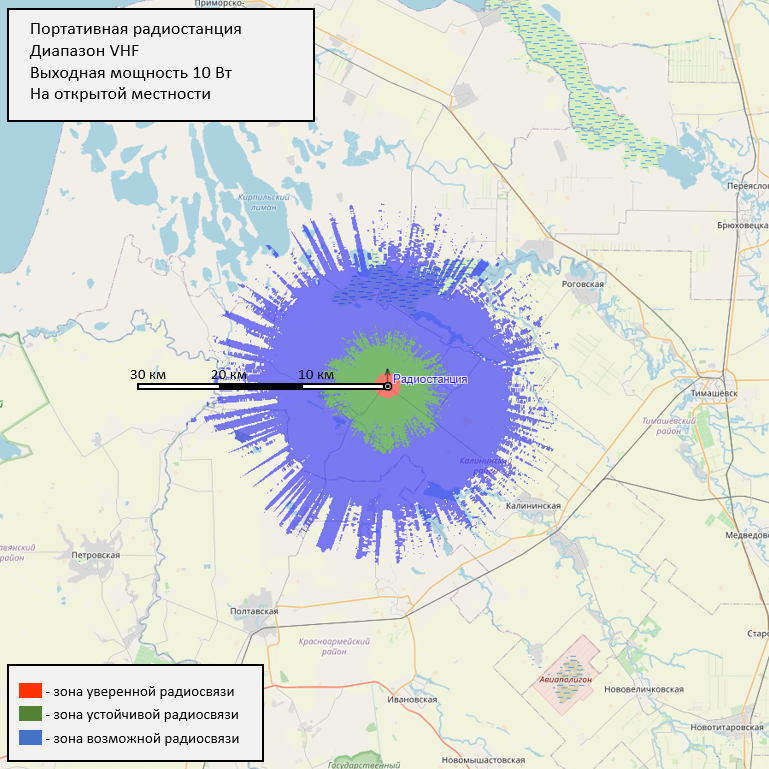

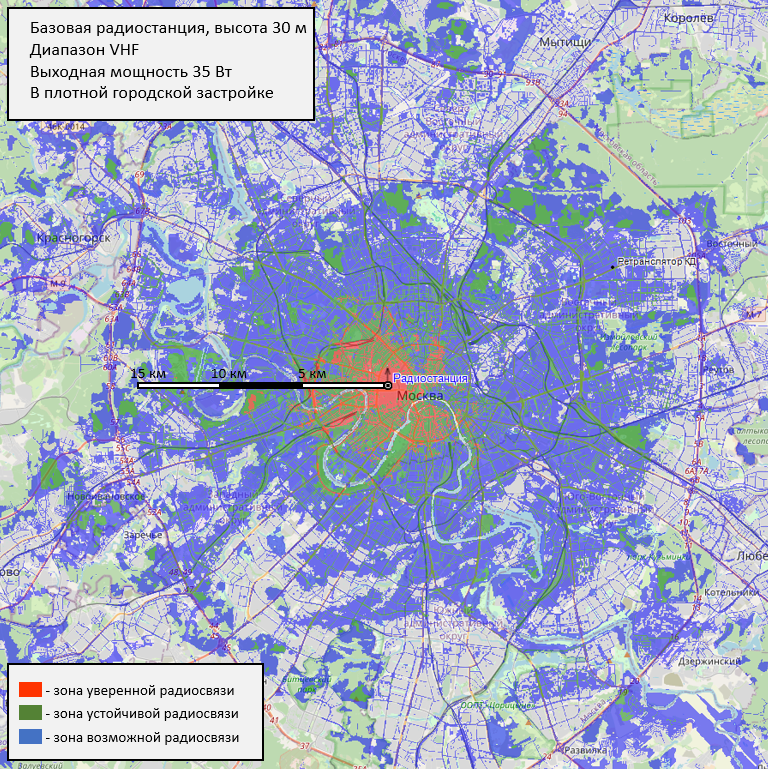

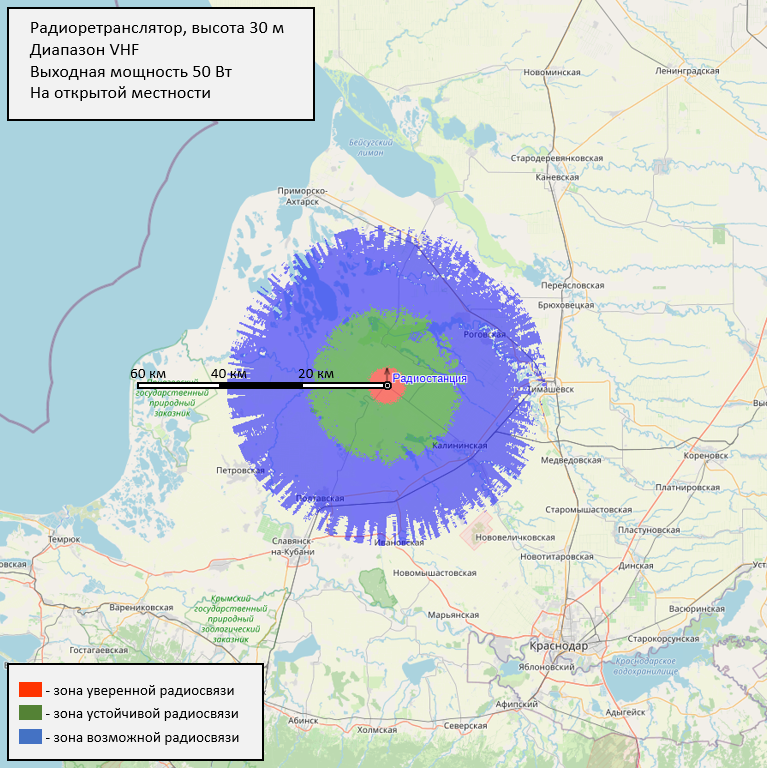

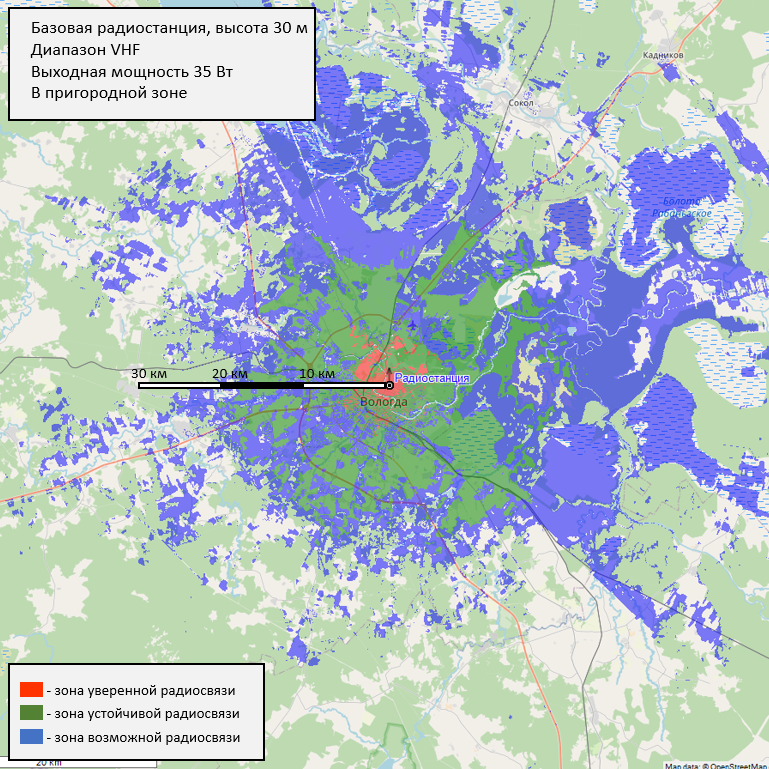

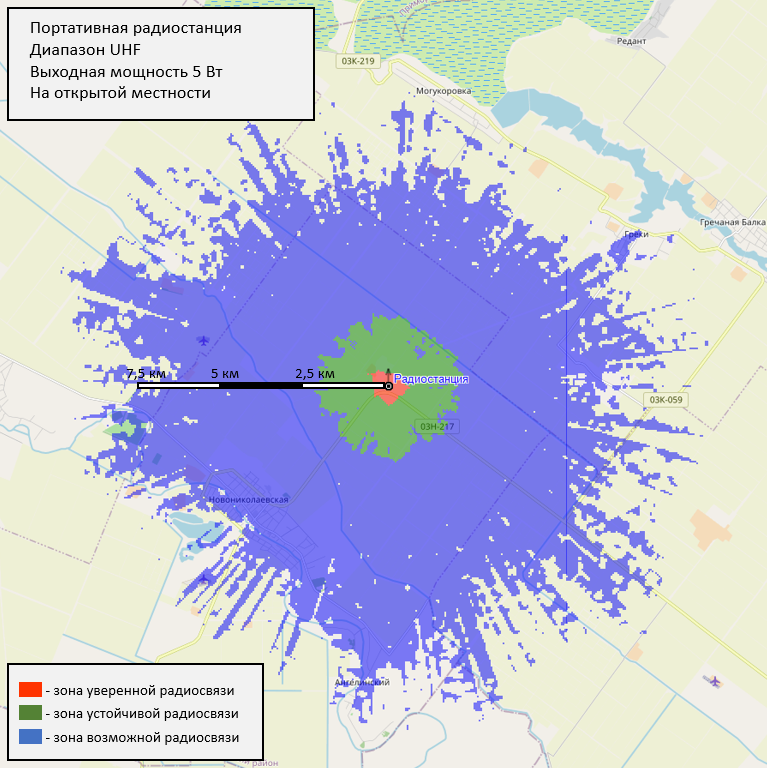

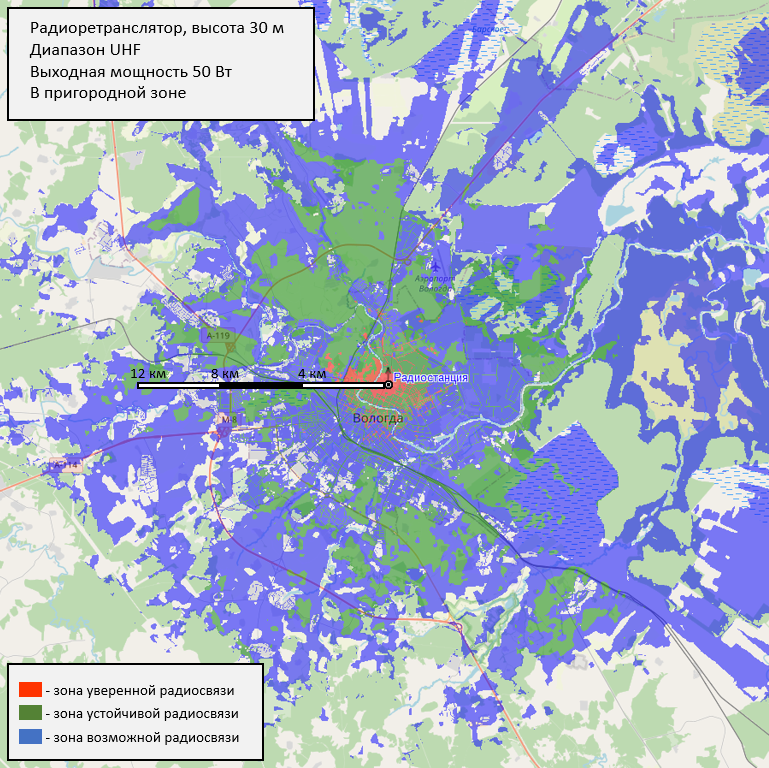

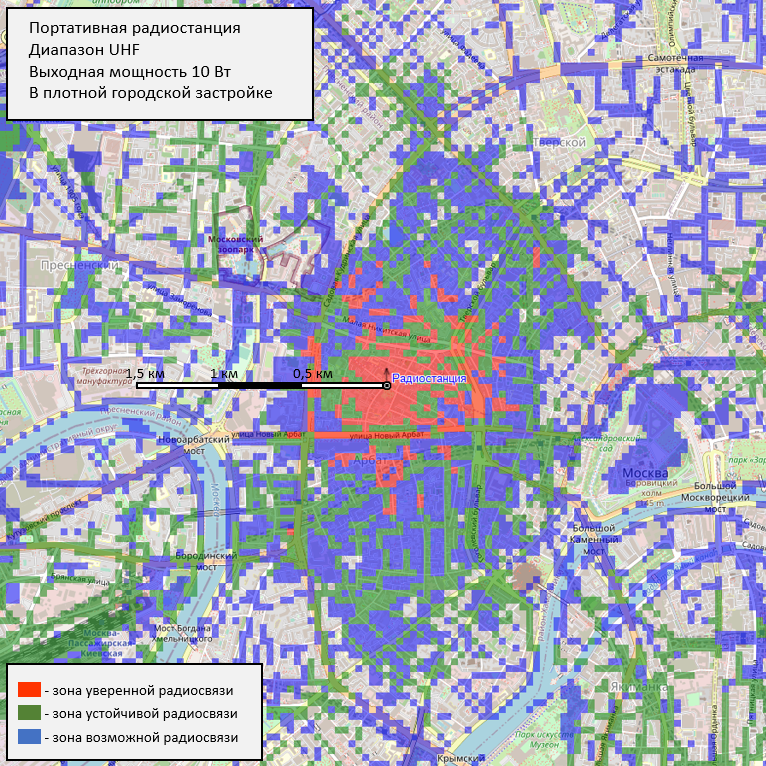

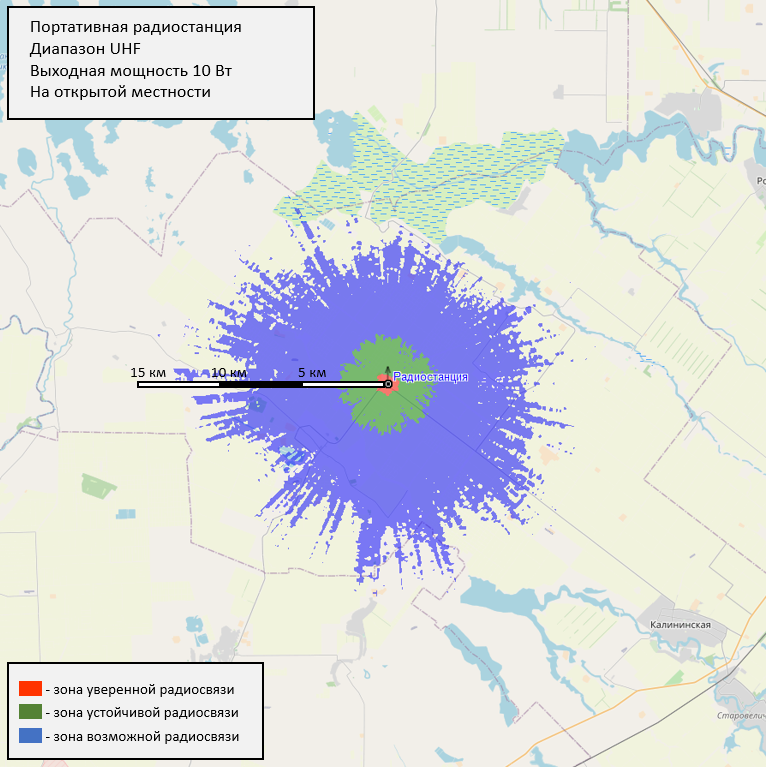

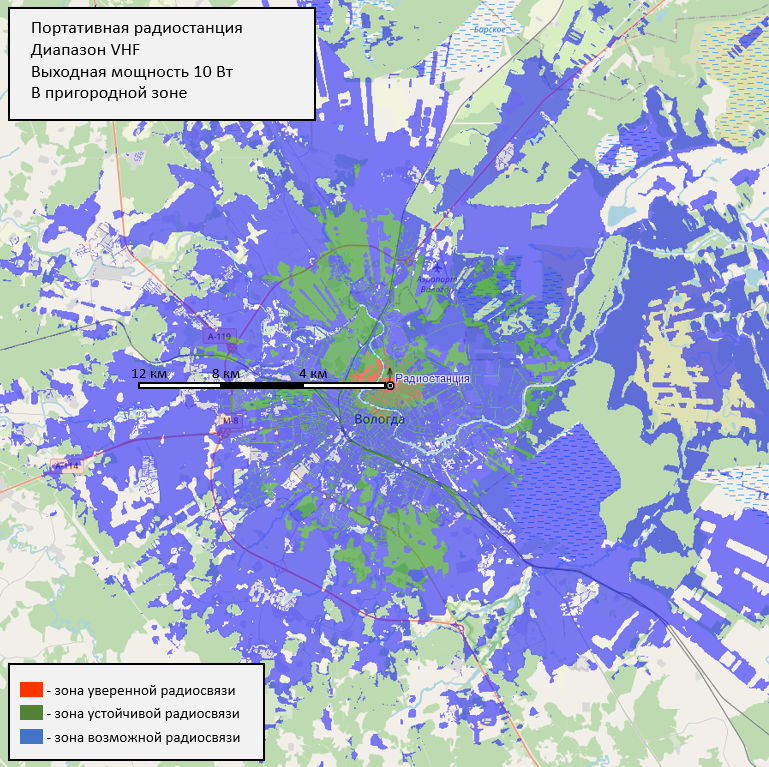

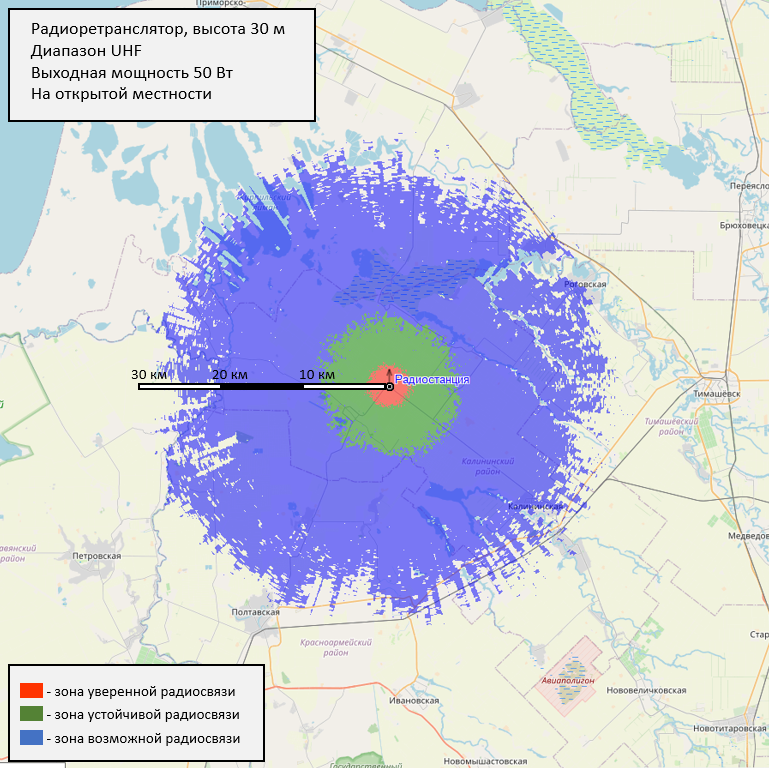

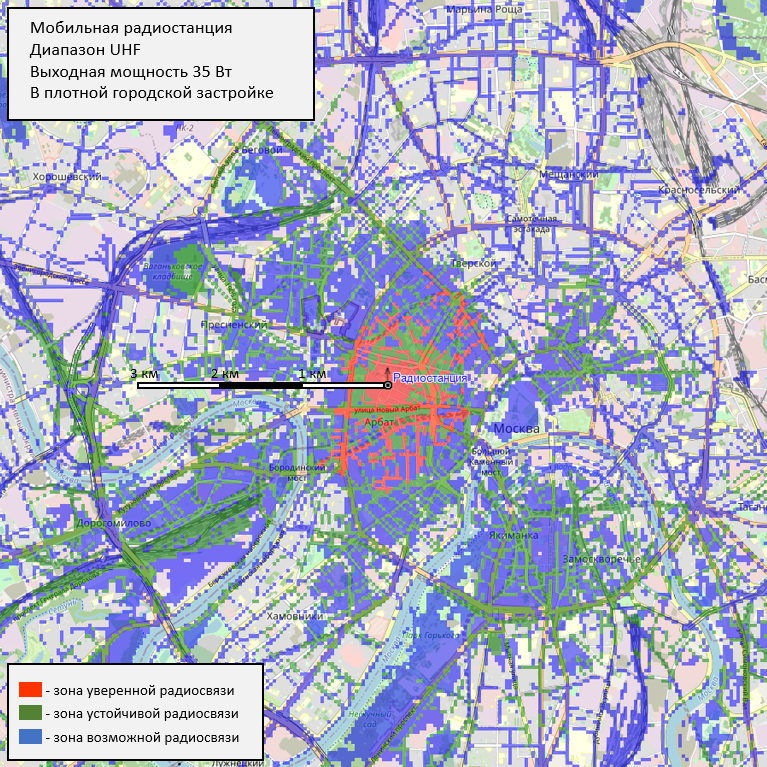

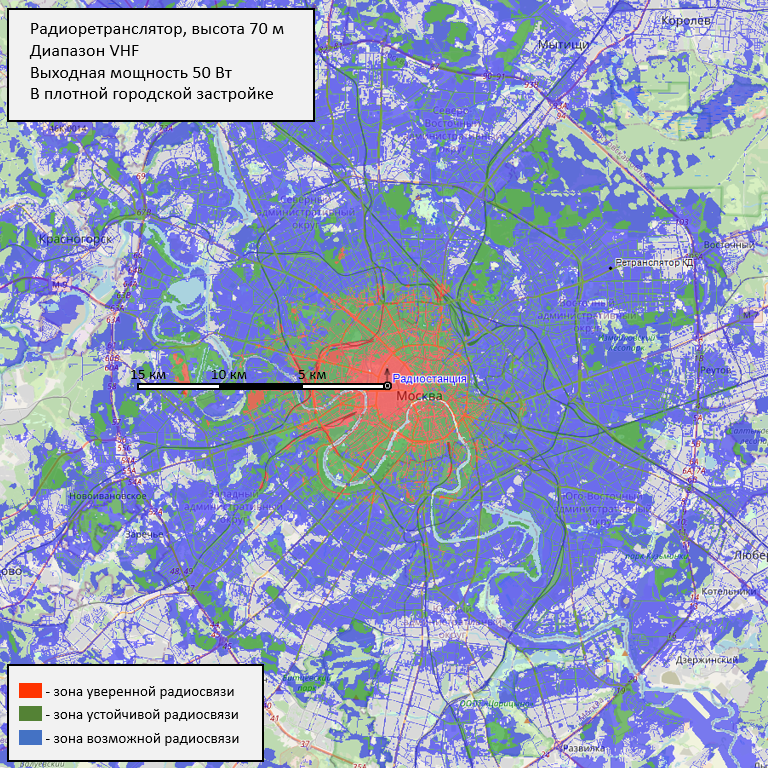

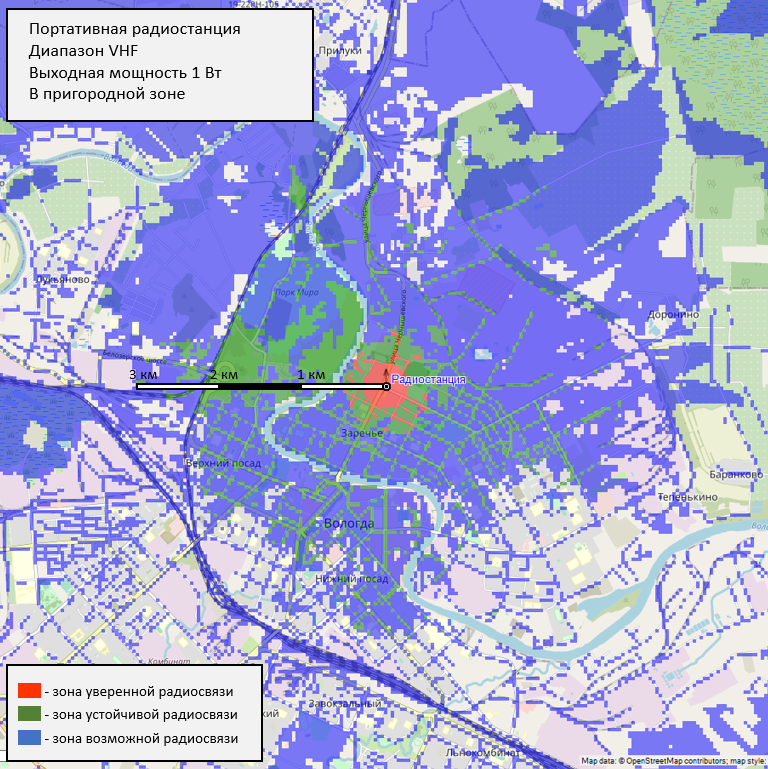

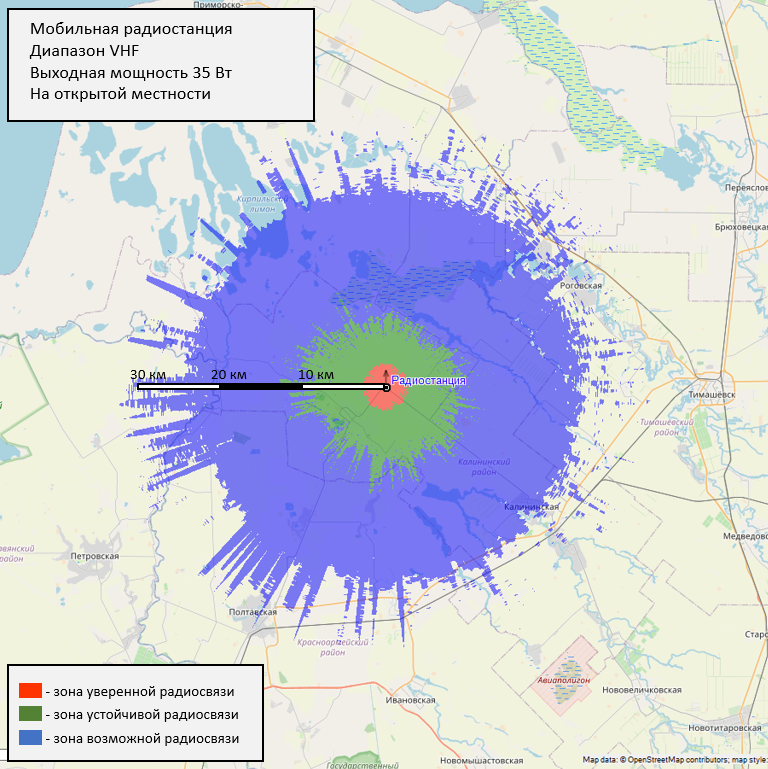

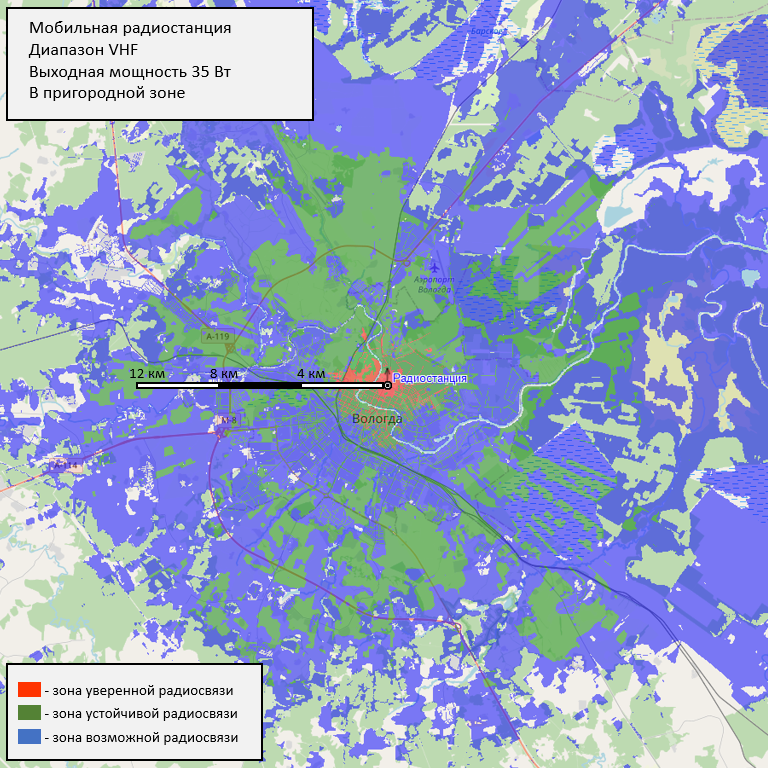

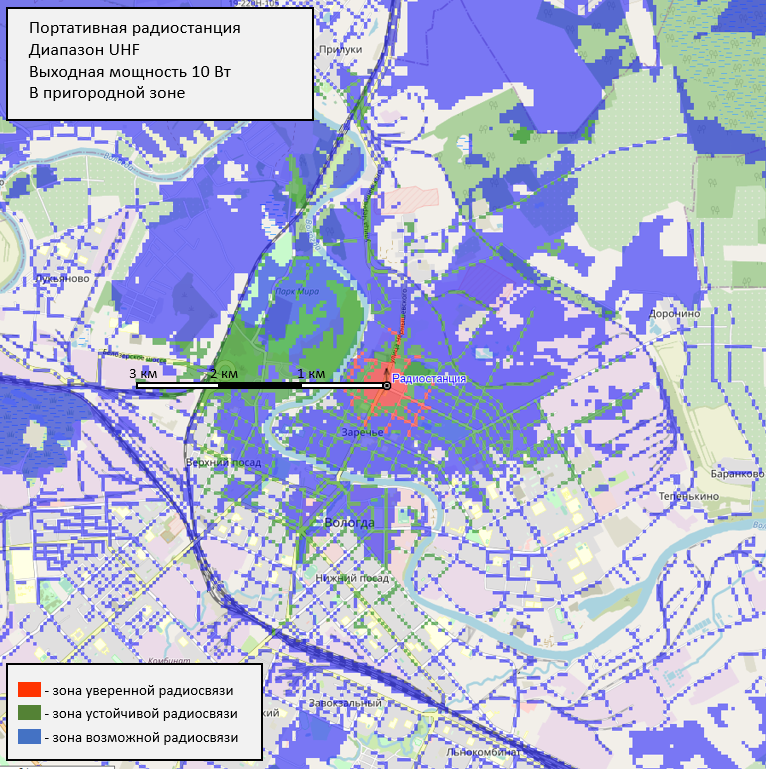

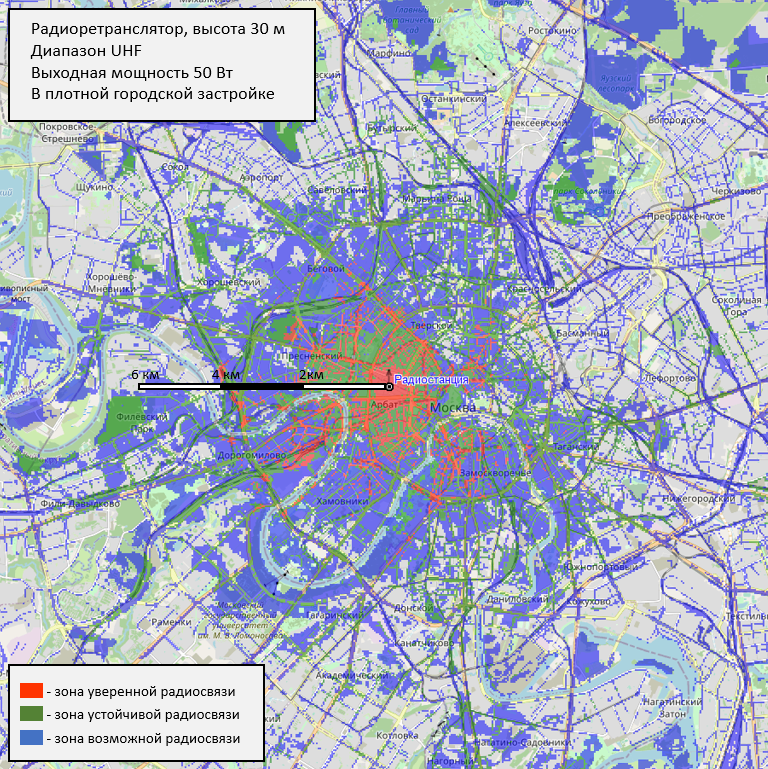

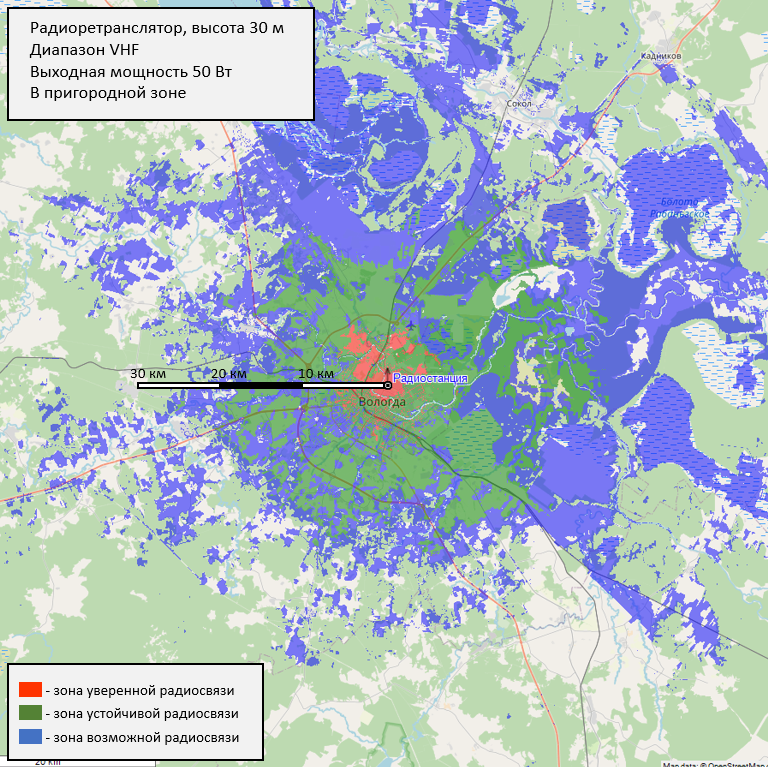

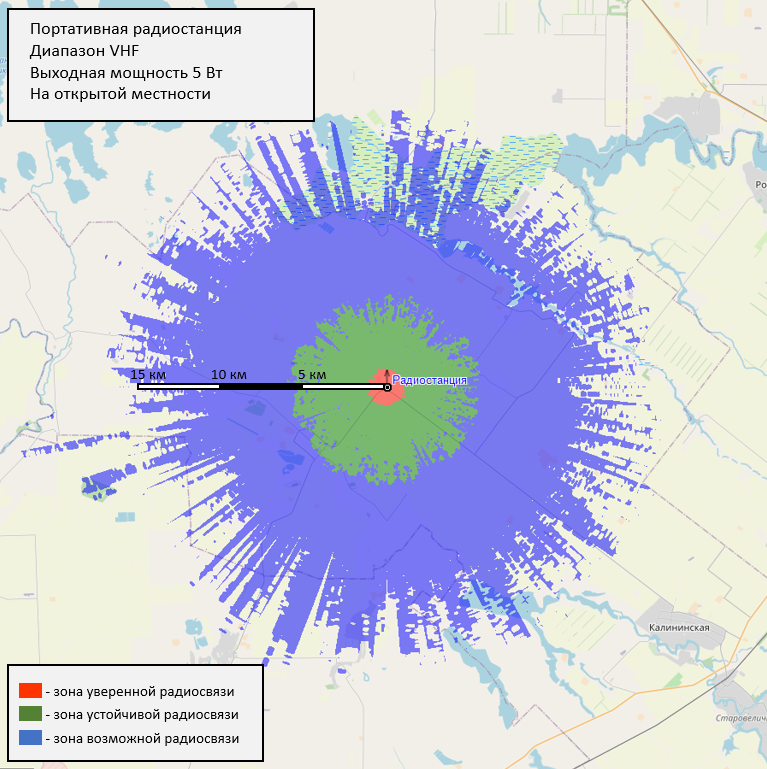

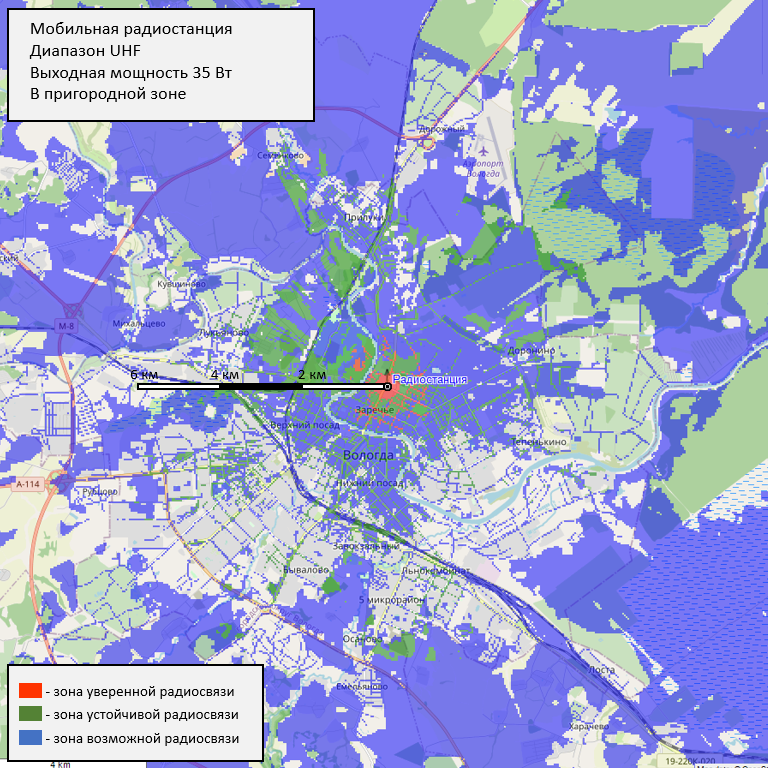

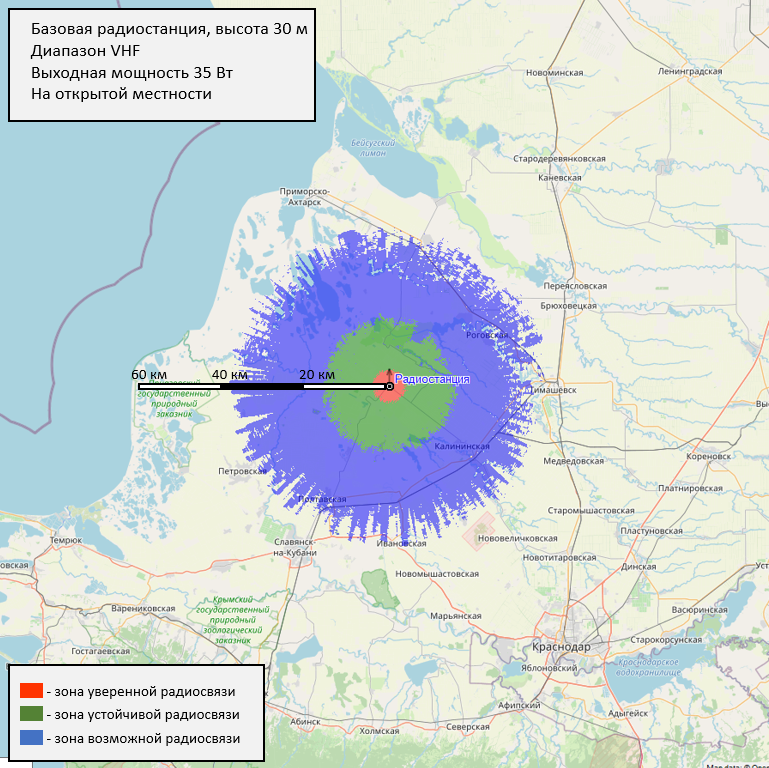

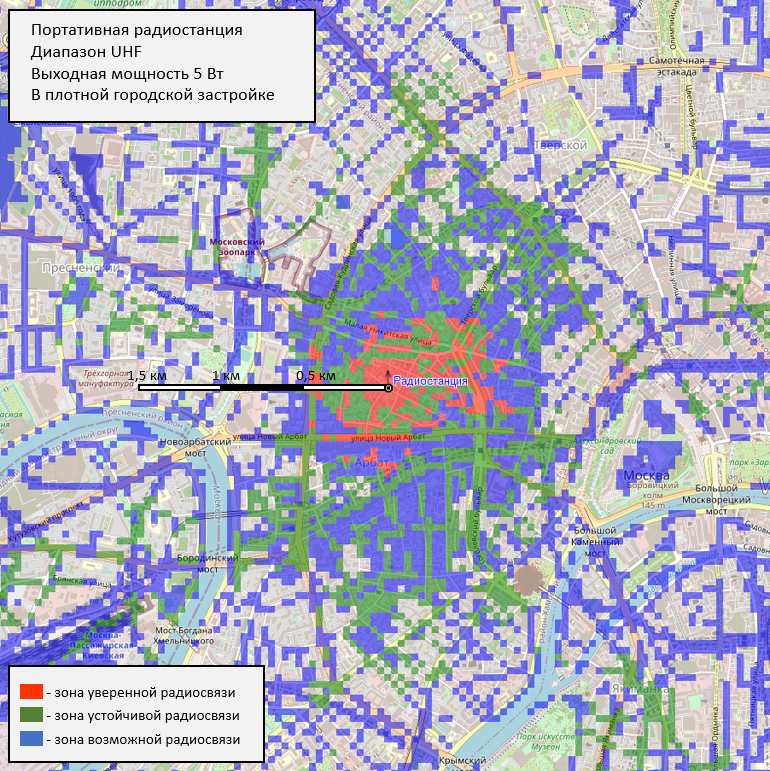

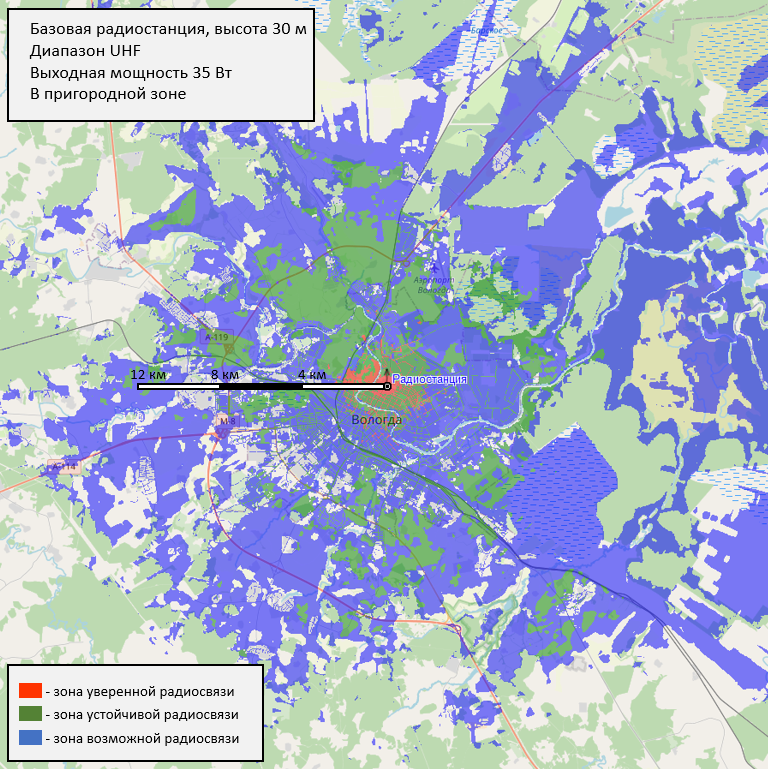

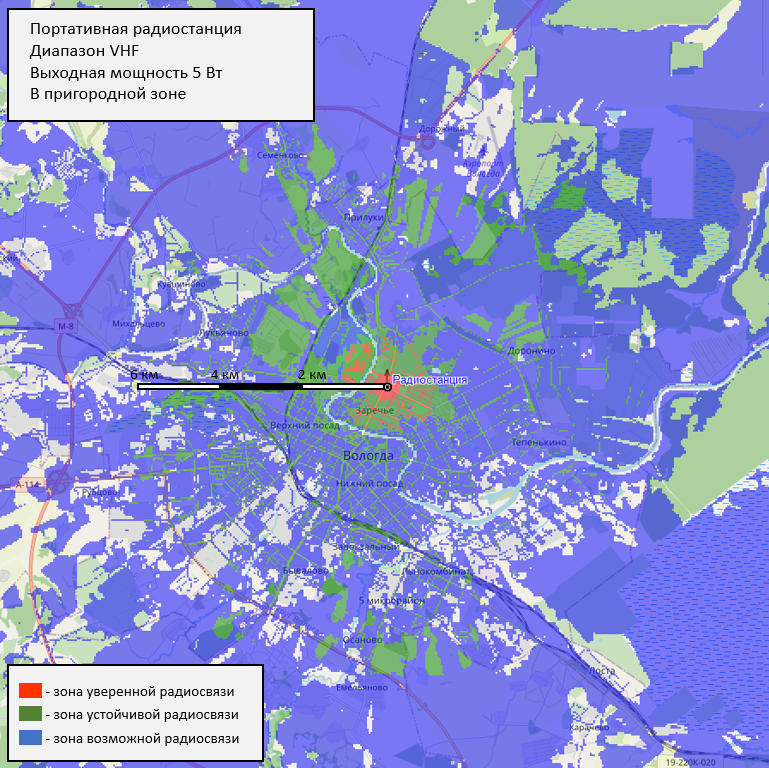

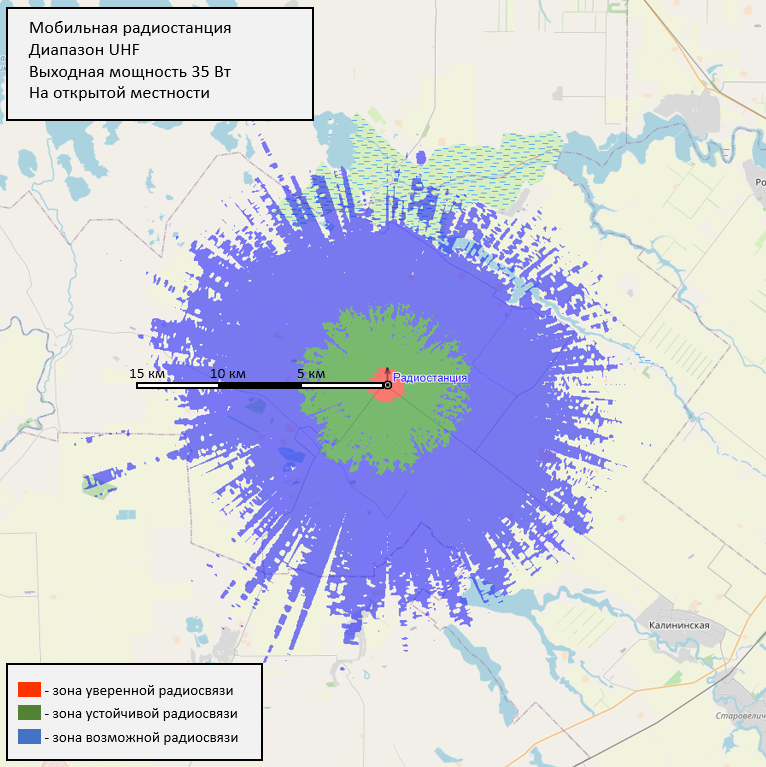

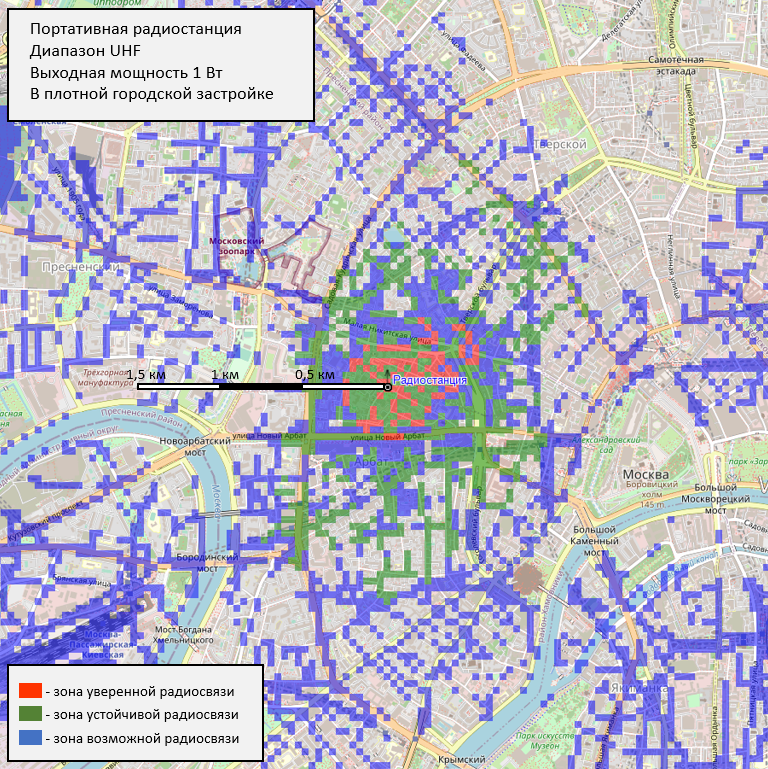

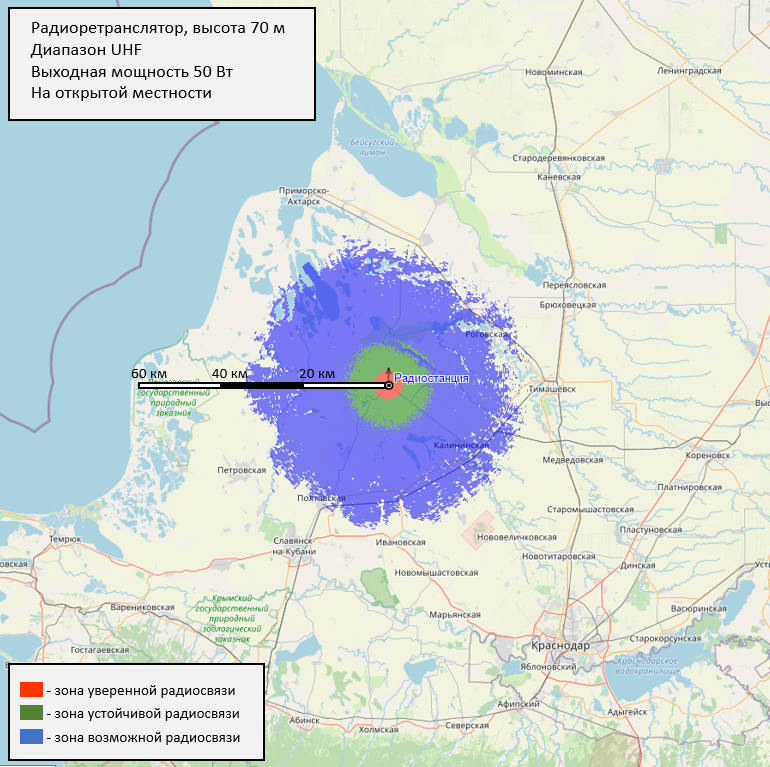

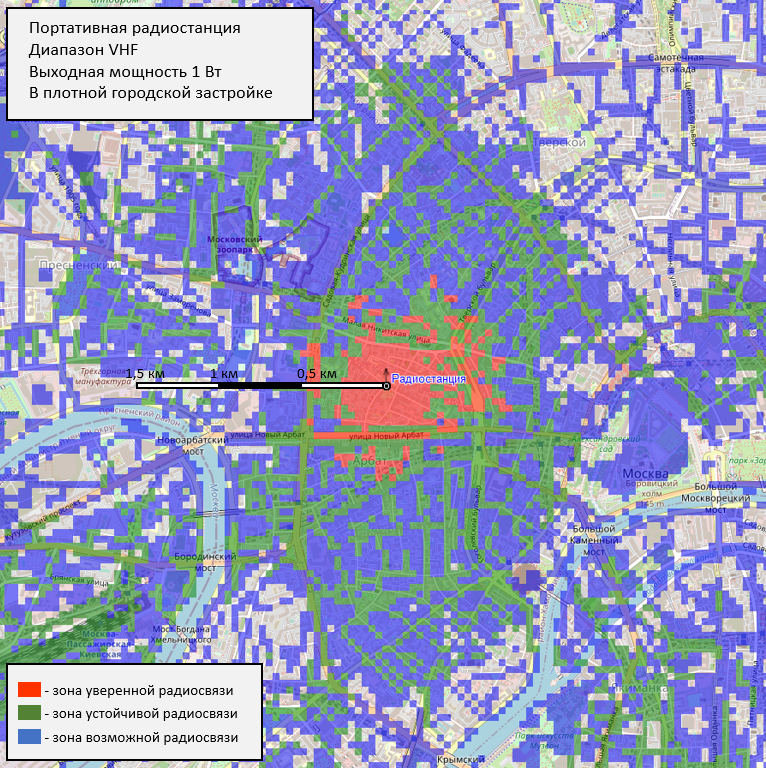

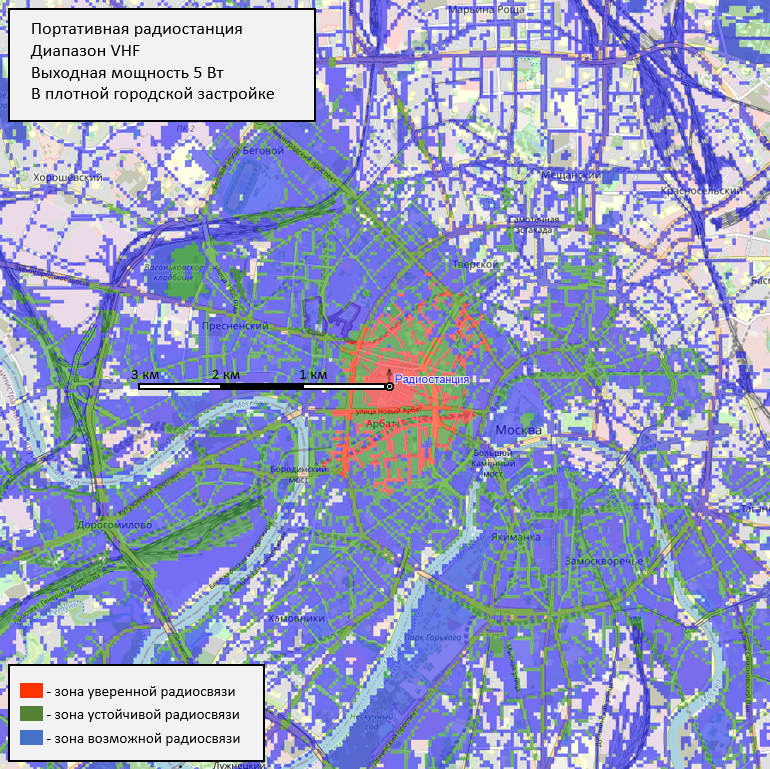

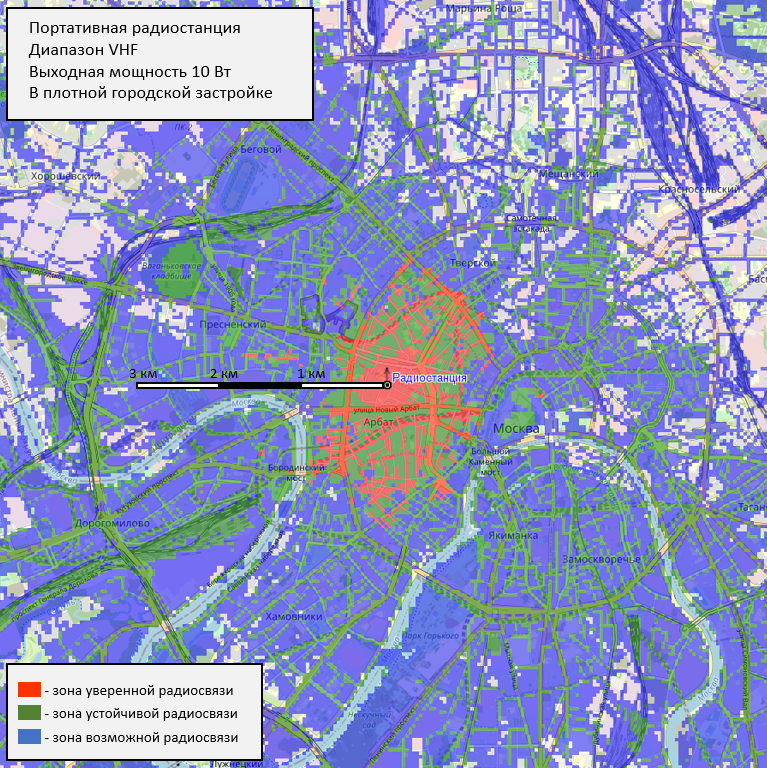

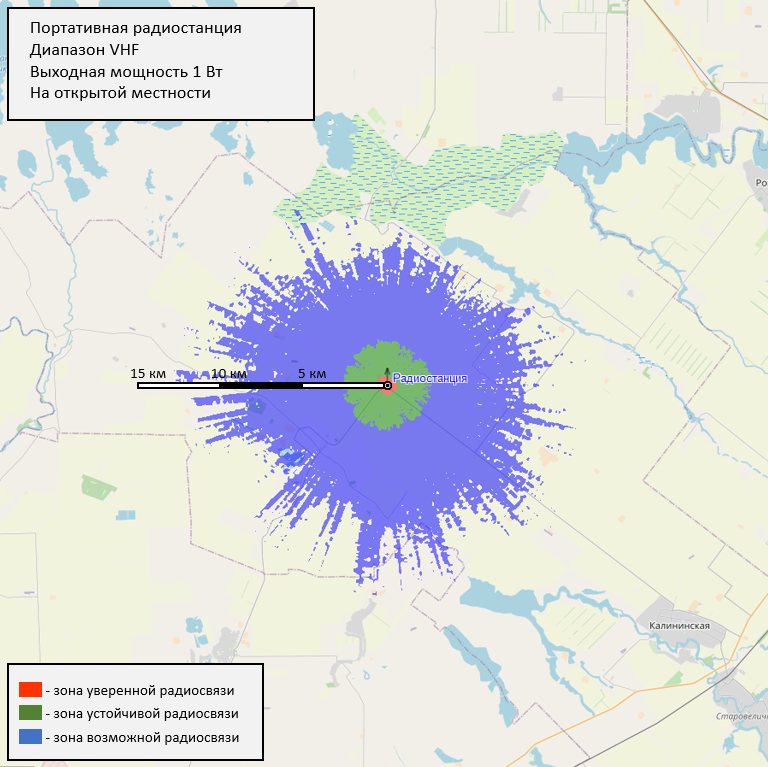

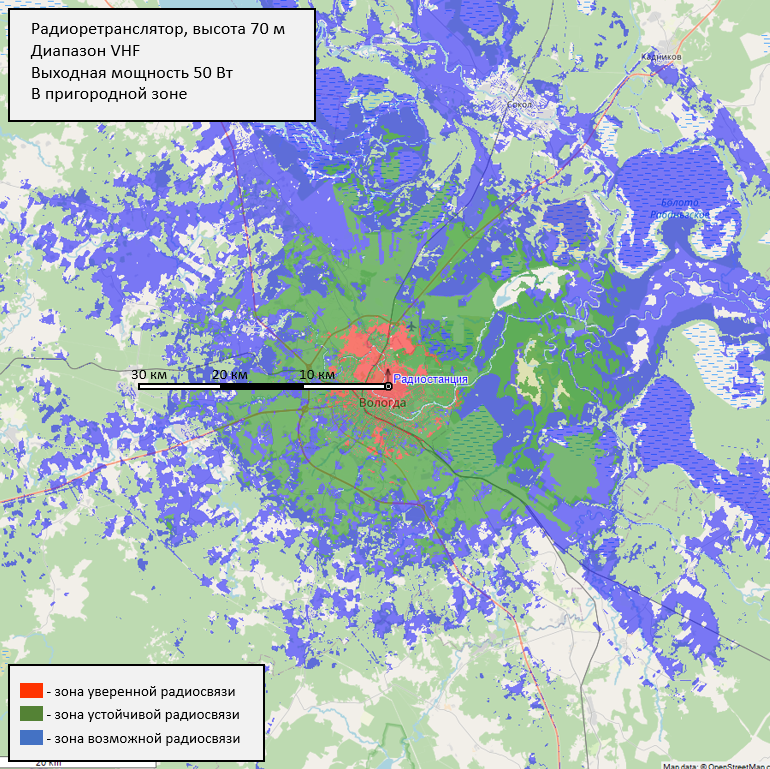

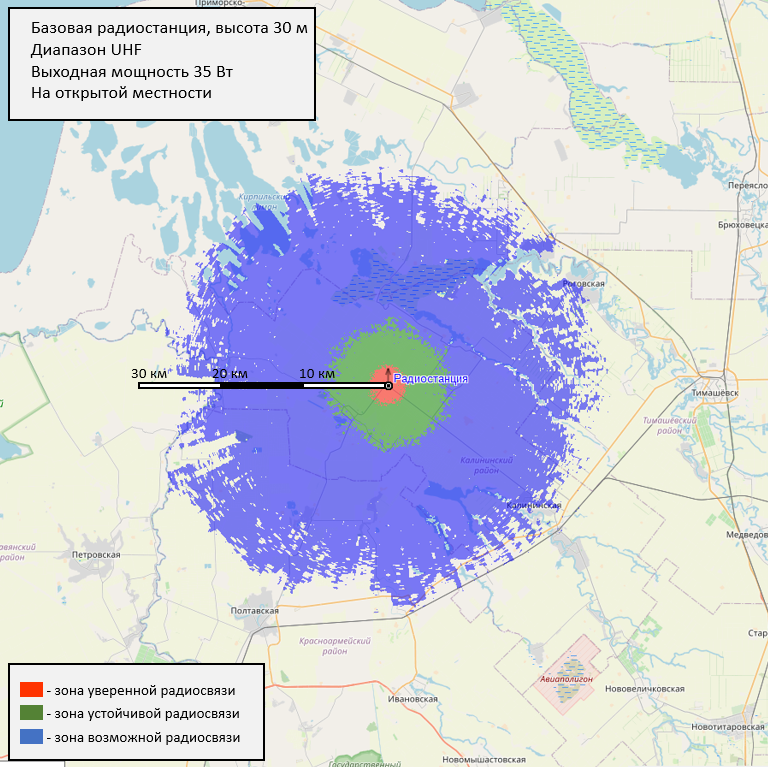

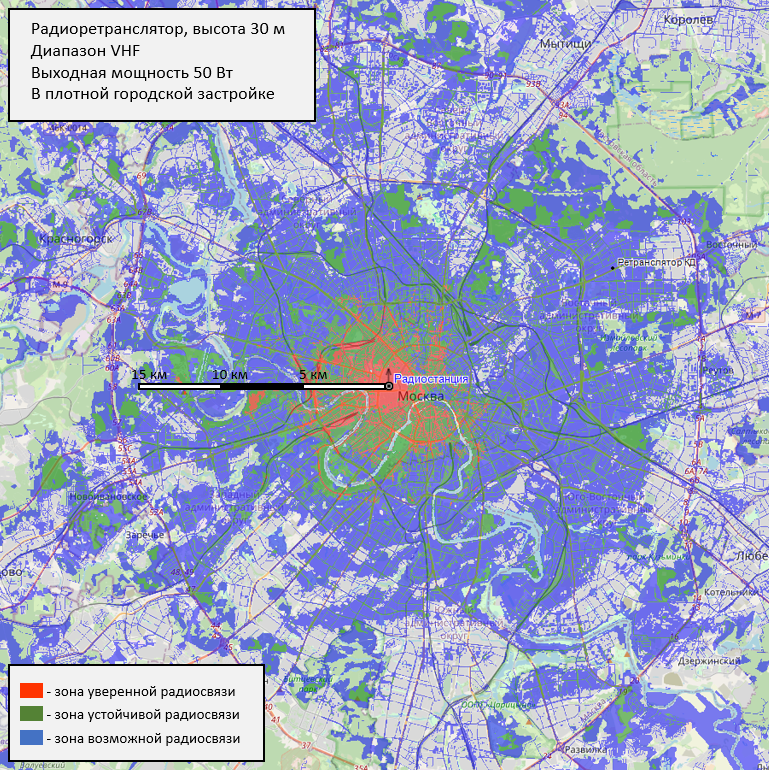

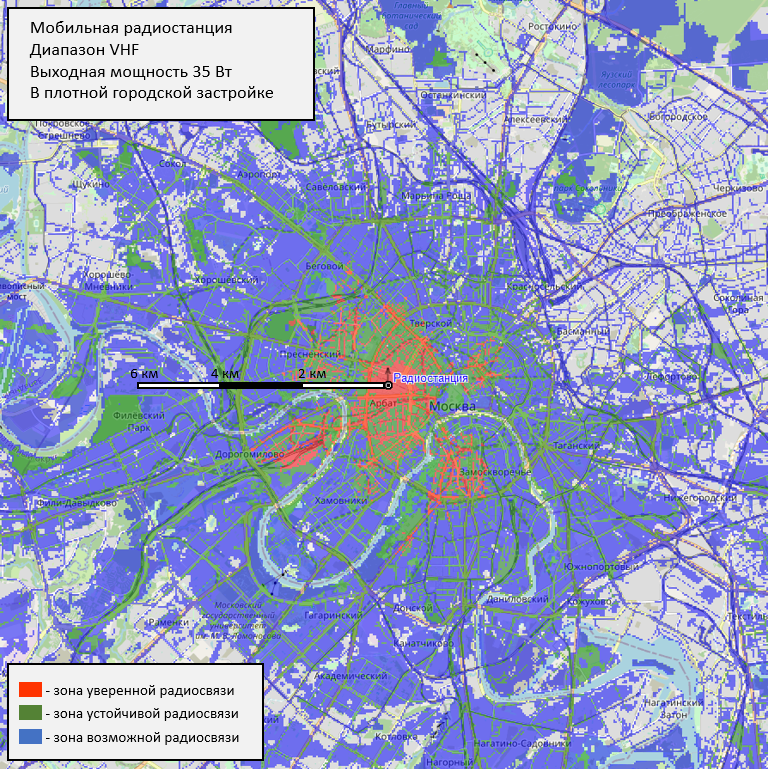

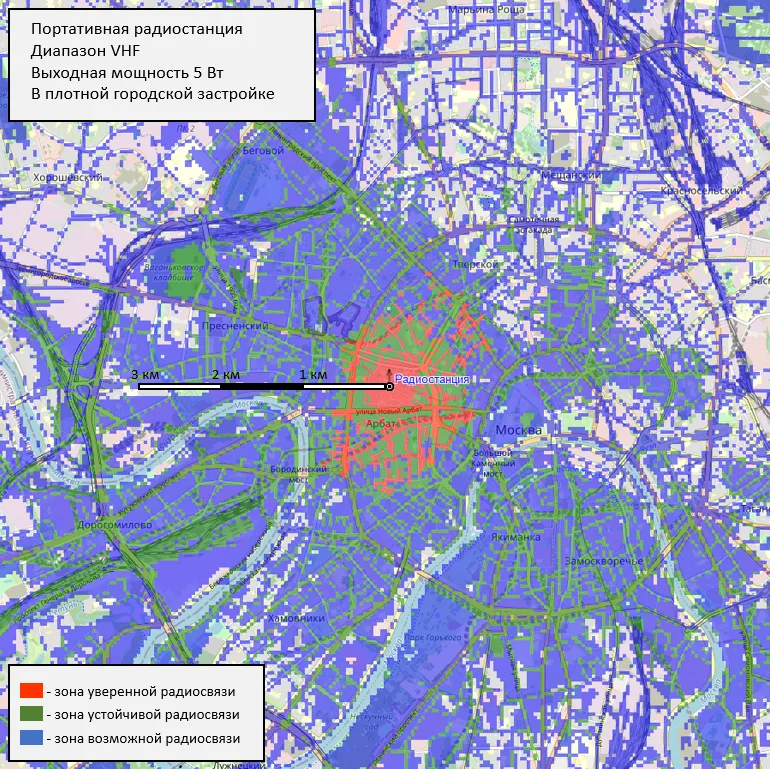

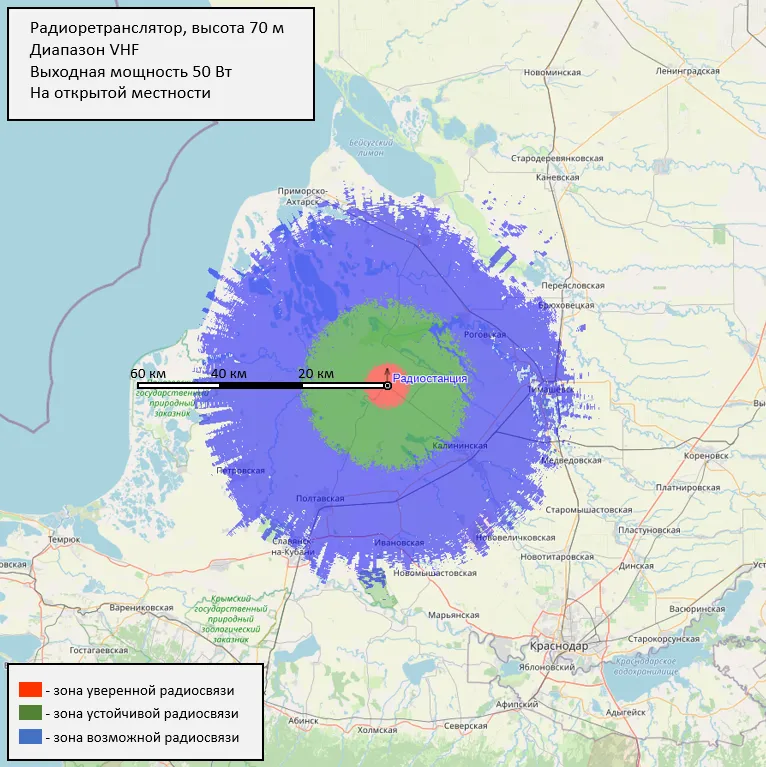

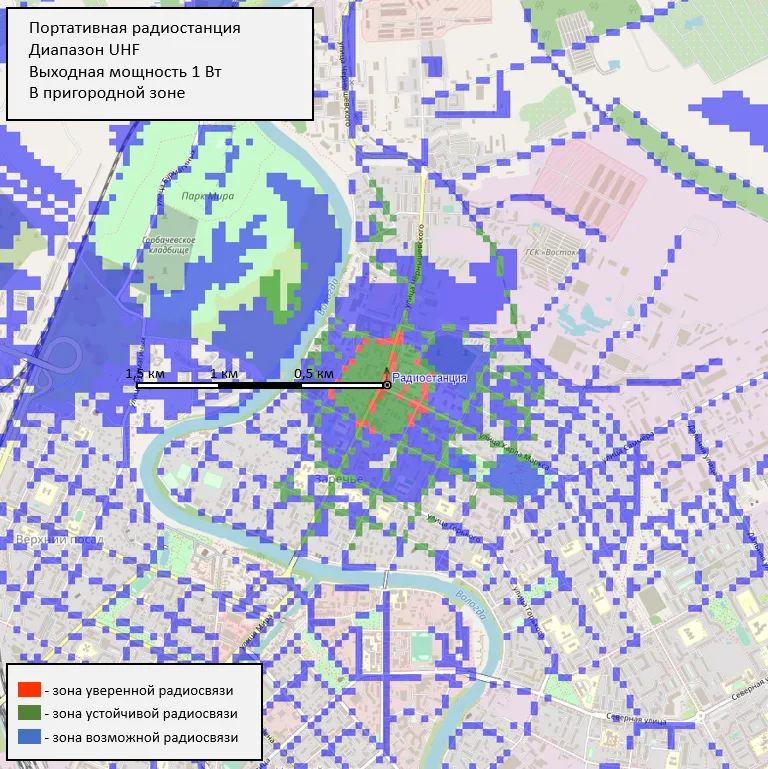

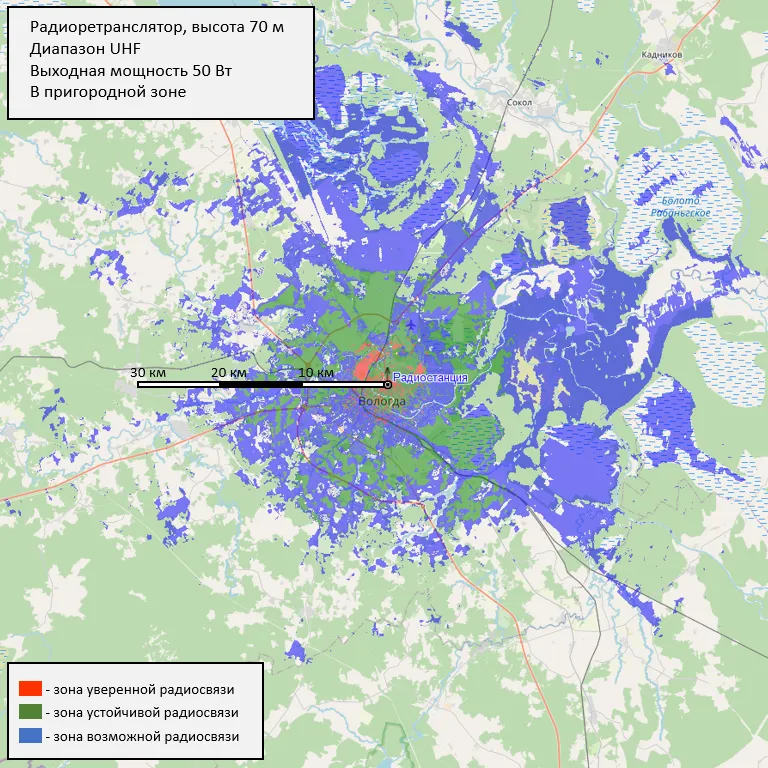

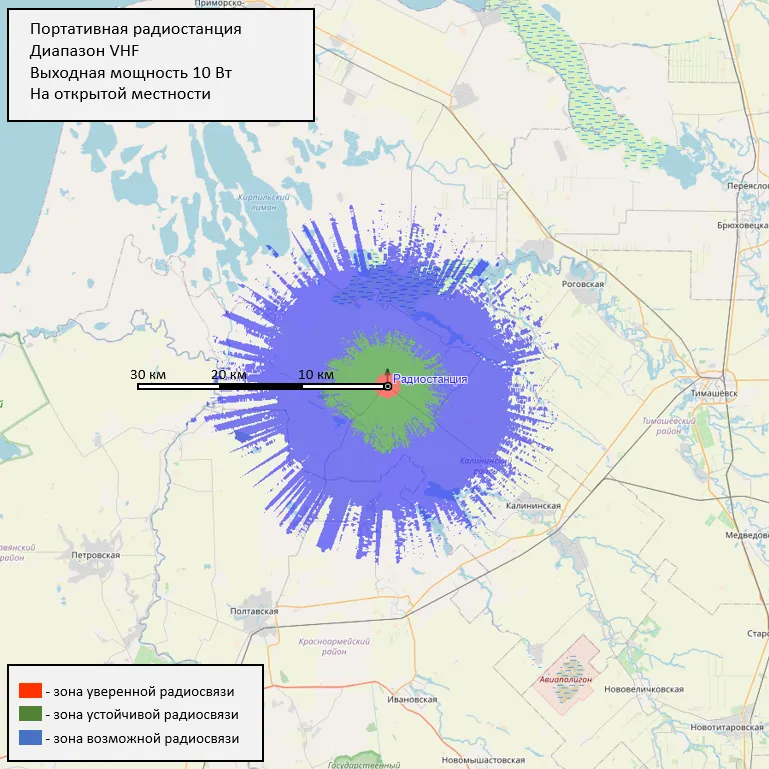

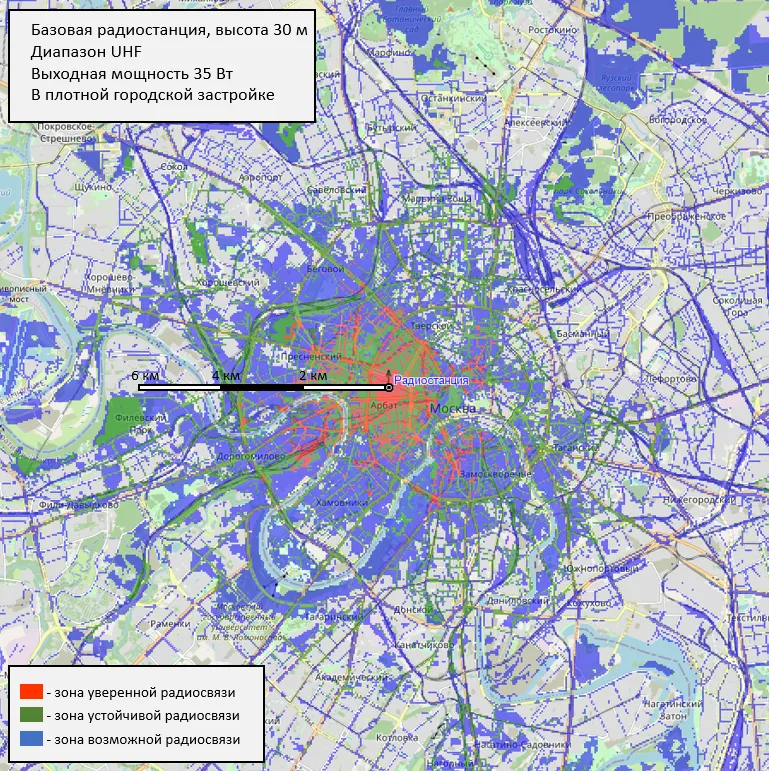

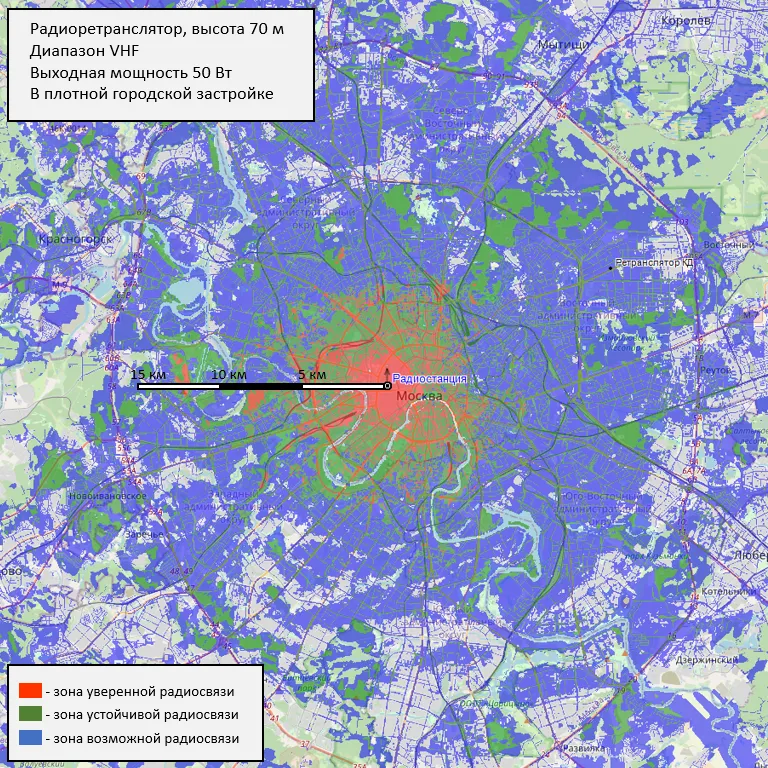

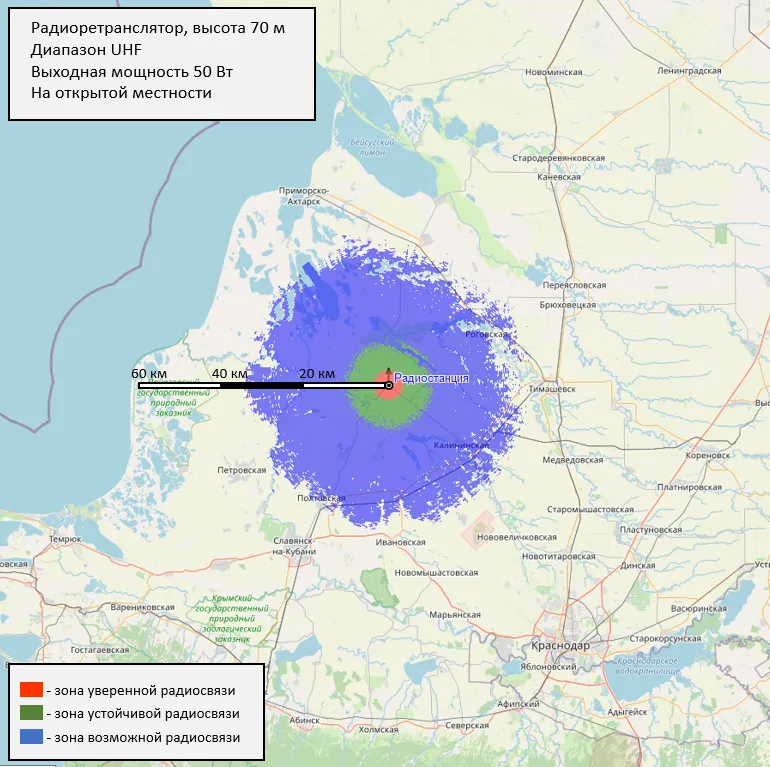

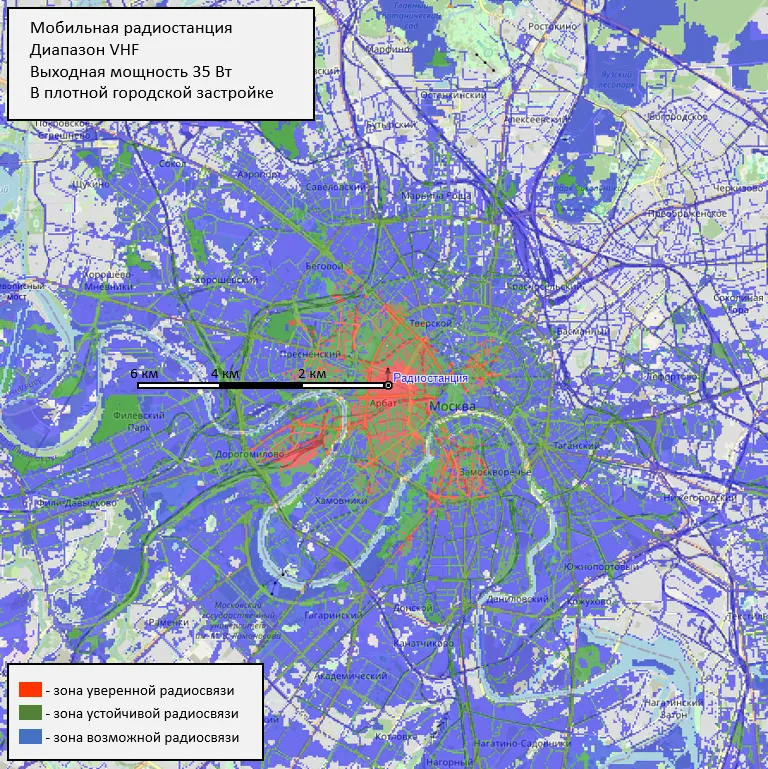

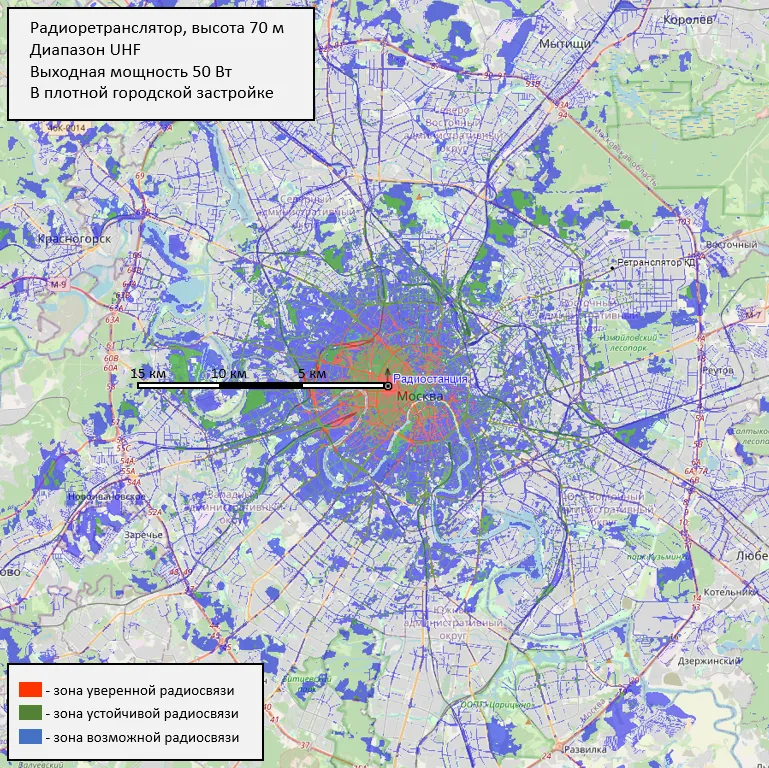

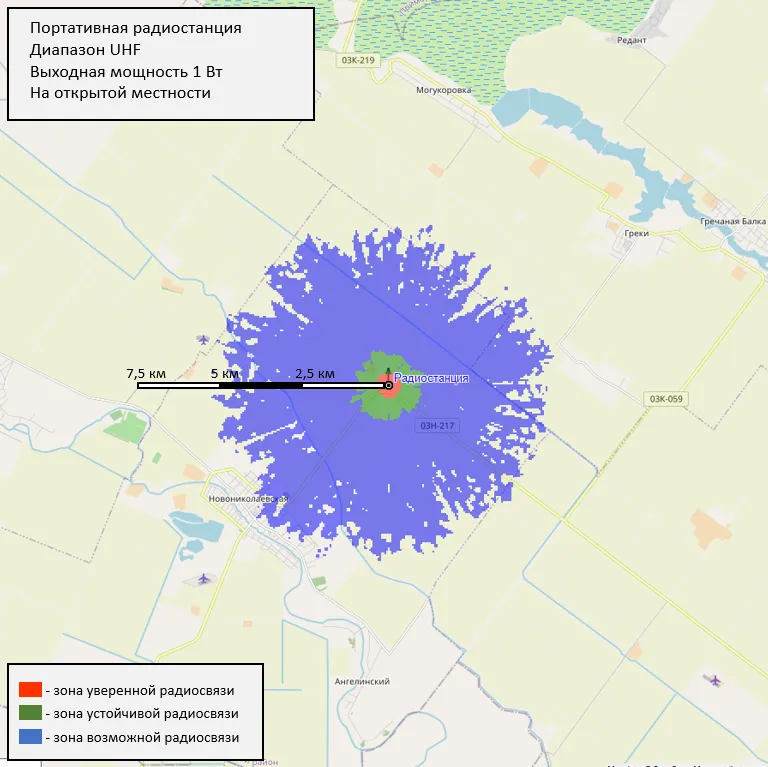

Рассчитано радиопокрытие (канал вниз) от устройства радиосвязи (портативная и мобильная радиостанция, радиоретранслятор). За приёмный терминал в расчёте принимается радиостанция с чувствительностью приёмника 0,2 мкВ (-121 дБм) и антенной, расположенной на уровне 2 м от земли.
1. Зона уверенной радиосвязи (RSSI > -70 дБм, красный цвет) – гарантированный радиообмен, в том числе, при нахождении абонентов в автомобиле или внутри здания за первой железобетонной стеной.
2. Зона устойчивой радиосвязи (RSSI -70 - -85 дБм, зелёный цвет) – радиообмен возможен при нахождении абонентов на улице, на открытом месте, в отдалении от зданий. Радиосвязь может прерываться внутри зданий и в автомобиле. Предпочтительно нахождение абонентов на верхних этажах здания, у проёмов окон, на вершинах холмов и возвышенностей, а также применение удлинённых или гибких антенн.
3. Зона возможной радиосвязи (RSSI < -85 дБм, синий цвет) – установление радиосвязи и разборчивость речи при радиообмене нестабильны, и зависят от расположения абонента, высоты подъёма антенны от уровня земли, появления препятствий на трассе распространения сигнала и помеховой обстановки в эфире. Например, несколько шагов в сторону, подъём на небольшую высоту, поворот за угол или изменение расположения антенны относительно тела могут повлиять на качество радиосвязи.
