Радиоретрансляторы предназначены для однонаправленной ретрансляции радиосигнала при организации подвижной оперативной двусторонней двухчастотной симплексной радиосвязи.
Радиоретрансляторы совместимы с парком цифровых (шаг сетки частот 12,5 кГц) и аналоговых радиостанций (шаг сетки частот 12,5 и 25,0 кГц).
Кабель питания 220 В, 50 Гц
Кабель питания 13,8 В
Руководство пользователя
Кабель для программирования DR40
Радиоретрансляторы совместимы с парком цифровых (шаг сетки частот 12,5 кГц) и аналоговых радиостанций (шаг сетки частот 12,5 и 25,0 кГц).
Версия с встроенным дуплексером
Цифровой стандарт DMR
Модификации VHF (136-174 МГц) и UHF (400-470 МГц)
Выходная мощность передатчика 25 Вт
Конфигурируется при подключении к ПК
Цифровой и аналоговый режим

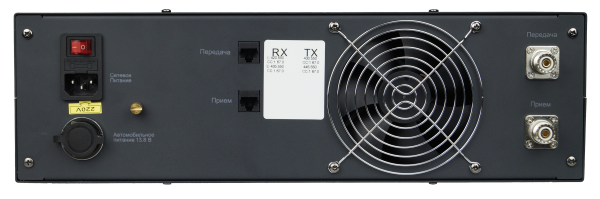

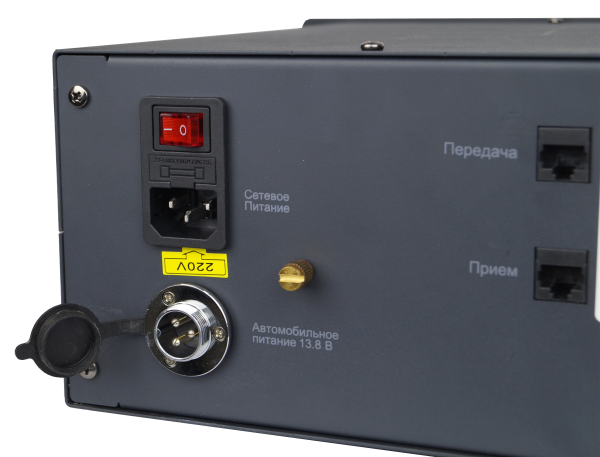

Напряжение питания 220 В, 50 Гц или 13,8 В
Монтаж в стойку 19 дюймов, размер 3U
Цифровой стандарт DMR
Модификации VHF (136-174 МГц) и UHF (400-470 МГц)
Выходная мощность передатчика 25 Вт
Конфигурируется при подключении к ПК
Цифровой и аналоговый режим
Напряжение питания 220 В, 50 Гц или 13,8 В
Монтаж в стойку 19 дюймов, размер 3U
Комплект

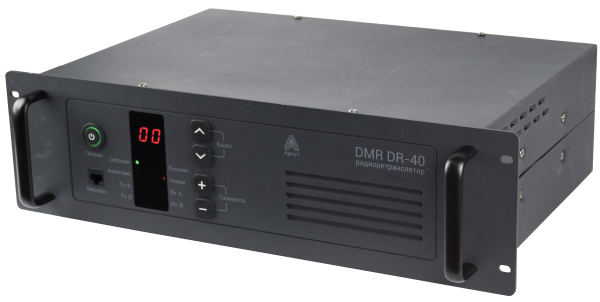

Радиоретранслятор DR40-DMRКабель питания 220 В, 50 Гц
Кабель питания 13,8 В
Руководство пользователя
Кабель для программирования DR40
Упаковка индивидуальная
По желанию заказчика радиоретранслятор может быть дополнительно укомплектован радиочастотным кабелем и антенной. Цена и спецификация дополненного комплекта предоставляется по запросу.
Упаковка
Картонная коробка с ложементом из вспененного материала
Габаритные размеры упаковки (ШхВхГ) 580х230х450 мм
Масса брутто 12,8 кг
Габаритные размеры упаковки (ШхВхГ) 580х230х450 мм
Масса брутто 12,8 кг
Параметр | Значение |
Рабочий диапазон частот, МГц | 136-174 |
Частотный диапазон | VHF |
Максимальная выходная мощность передатчика, Вт | 25 |
Тип радиоинтерфейса | Цифровой |
Цифровой стандарт связи | DMR |
Спецификация радиоинтерфейса | ETSI TS 102 361-1, -2 |
Количество каналов | 100 |
Шаг сетки частот, кГц |
12,5 (цифровой режим) 12,5 и 25,0 (аналоговый режим) |
Волновое сопротивление тракта АФУ, Ом | 50 |

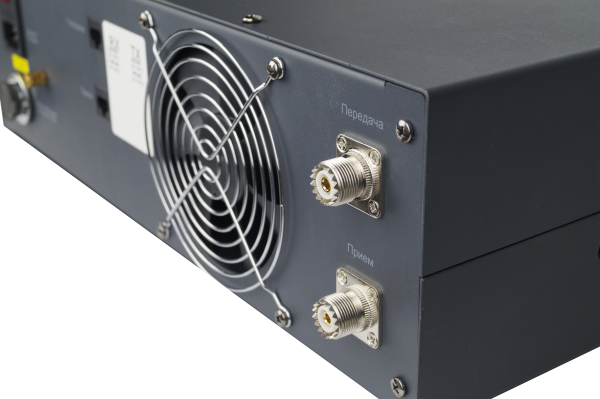

Тип ВЧ-соединителя | N (f) |
Габаритные размеры (ШхВхГ), мм | 483x139x362 |
Масса, кг | 10,6 |
Номинальное напряжение питания, В |
220 В, 50 Гц переменного тока 13,8 В постоянного тока |
Диапазон рабочих температур при эксплуатации, ˚С | от -30 до +60 |
Тип | Супергетеродин |
Чувствительность в аналоговом режиме (СИНАД 12дБ), 1/2 э.д.с |
0,25 мкВ или -119 дБм (шаг сетки частот 12,5 кГц) 0,22 мкВ или -120 дБм (шаг сетки частот 25,0 кГц) |
Избирательность по соседнему каналу, дБ |
60 ( шаг сетки частот 12,5 кГц) 70 (шаг сетки частот 25,0 кГц) |
Интермодуляционная избирательность, дБ | 60 |
Коэффициент нелинейных искажений, % | 5 |
Отклонение частоты от номинального значения в миллионных долях (N·10-6) | 2,5 |
Мощность несущей, Вт |
7 (низкая) 13 (средняя) 25 (высокая) |
Максимальная девиация частоты в аналоговом режиме, кГц |
2,5 (шаг сетки частот 12,5 кГц) 5,0 (шаг сетки частот 25,0 кГц) |
Коэффициент нелинейных искажений, % | 5 |
Функция | Наличие или значение |
Вид модуляции | FM |
Программирование с компьютера | да |
Корпус | металлический |
