Артикул №: RU53113
Портативный цифровой одночастотный радиоретранслятор (DMR SFR) предназначен для однонаправленной ретрансляции цифровых радиосигналов. Совместим с цифровыми радиостанциями (шаг сетки частот 12.5 кГц).
В режиме одночастотного радиоретранслятора SFR позволяет ретранслировать радиосигнал между радиостанциями с установленным ПО «Вѣда».

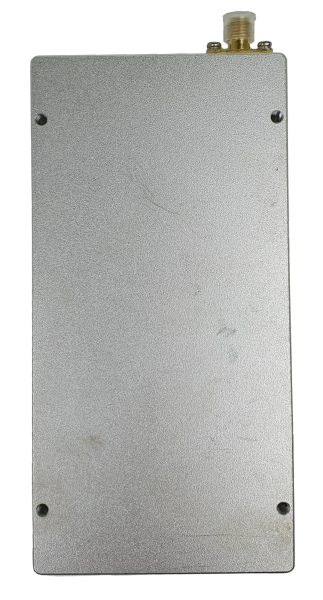

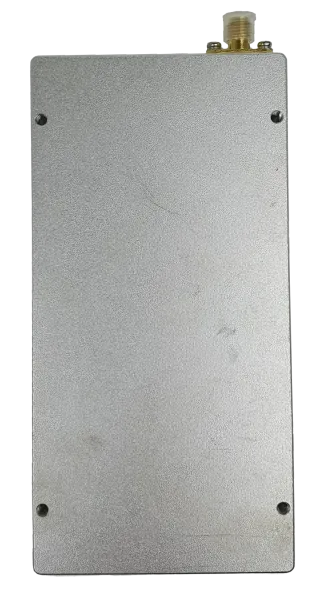

Размеры (без учета антенного разъема): 120х20х60 мм (ДхВхГ).
Вес: 250 г.
Варианты применения: носимый, возимый, стационарный, крепление на БПЛА и т.п.
Все настройки задаются предварительно с использованием ПК.

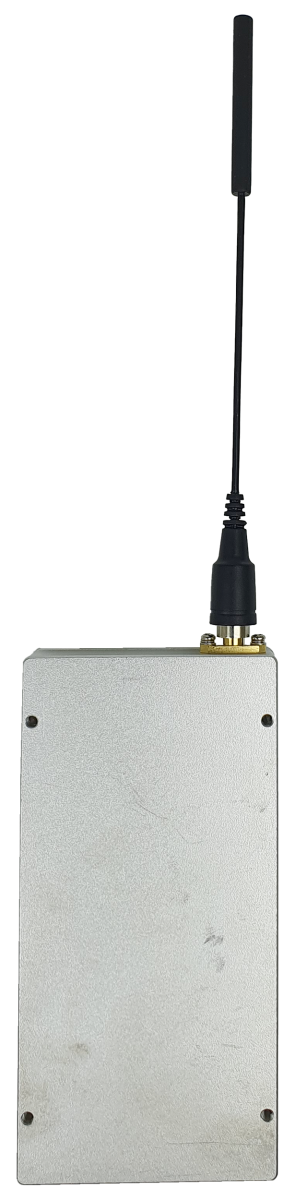

Стандартный разъем для подключения антенны (SMA).

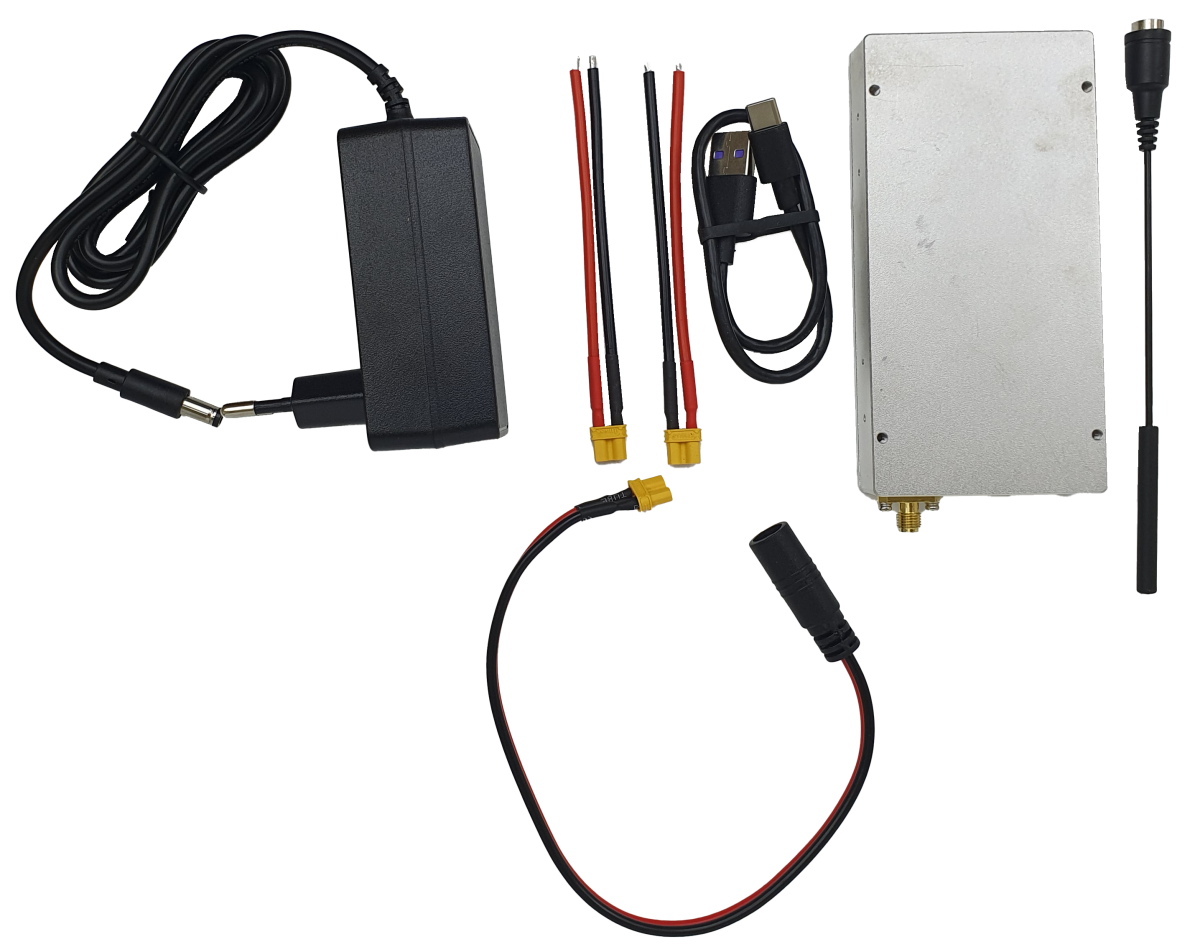

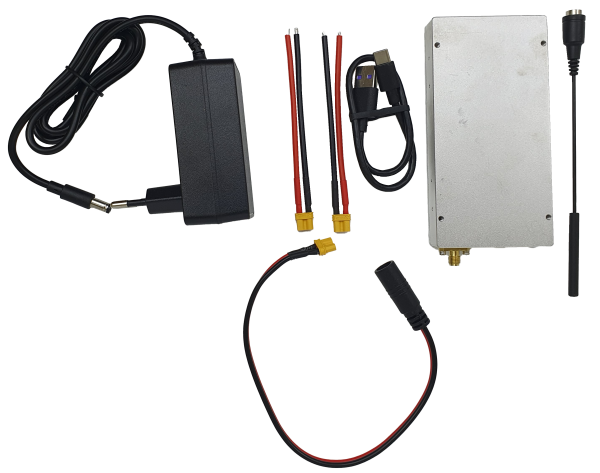

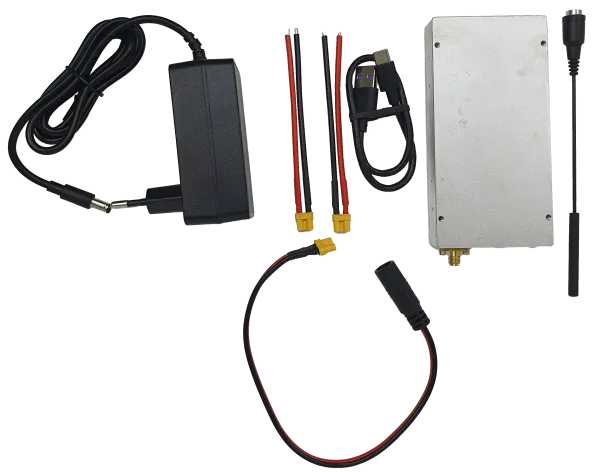

Комплектация:
Радиоретранслятор DR-100 - 1
Адаптер питания - 1
Антенна - 1
Кабель питания - 1
Кабель питания для подключения к внешнему источнику питания - 2

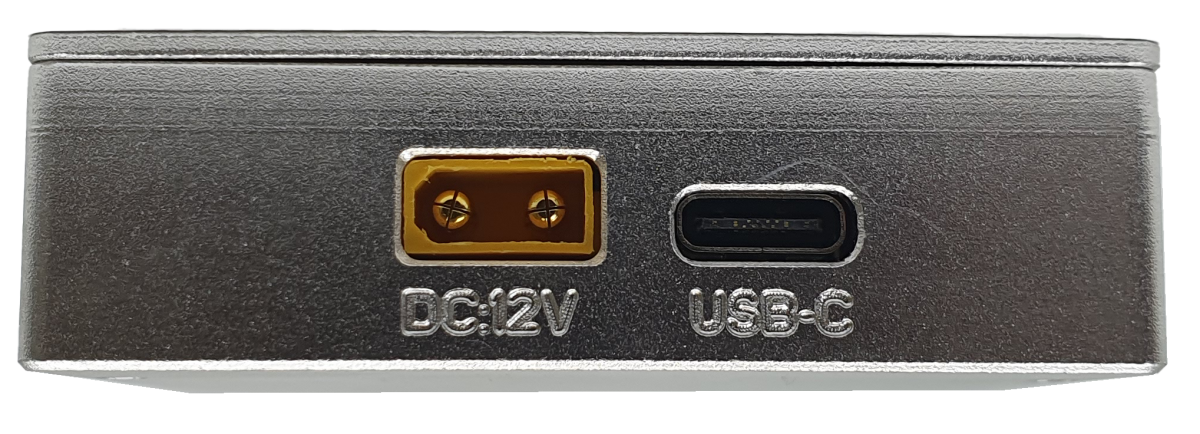

Кабель для программирования (Type-C) - 1
Руководство пользователя - 1
Упаковка индивидуальная - 1
DR-100 это одночастотный ретранслятор.
Внутри полноценная радиостанция, но органы управления ей отсутствуют за ненадобностью, как и микрофон с динамиком и PTT.
Стандартный вариант использования - записать в зону один канал DMR с одинаковой частотой на приём и передачу, выставить требуемый цветовой код и поставить галочку SFR. Все... Одночастотный ретранслятор готов.
DR-100 незаменим для организации ретрансляции с борта БЛА как в гражданских, так и в военных целях.

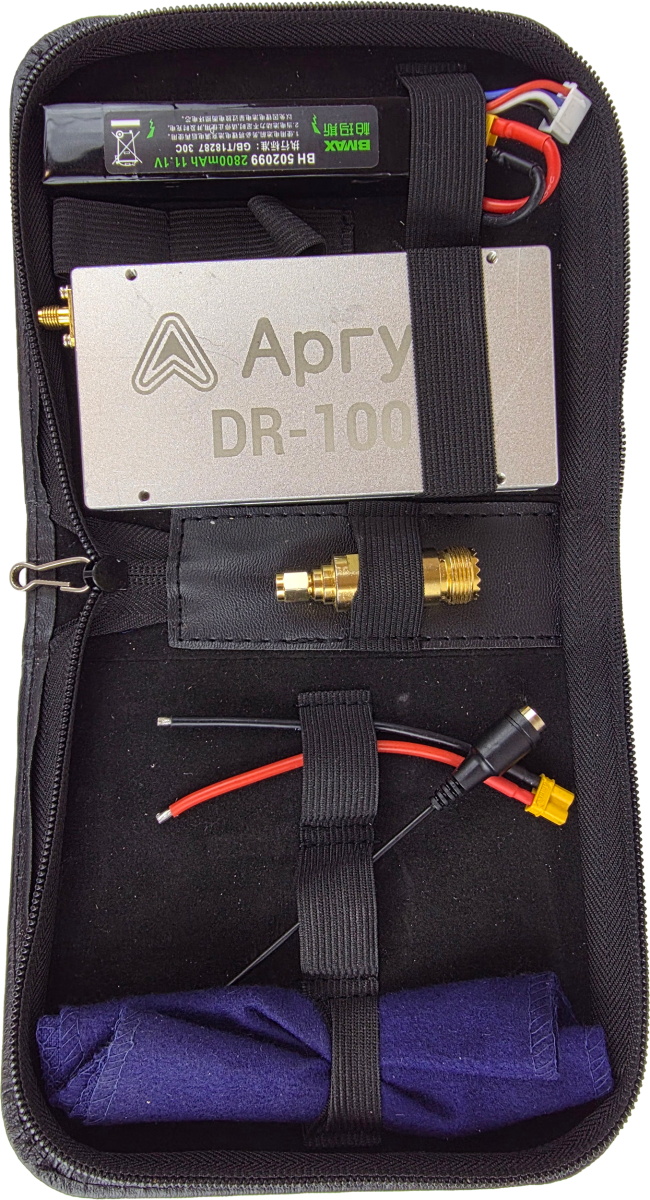

DR-100 удобен в качестве переносного быстроустанавливаемого ретранслятора. Достаточно разместить его на преобладающей высоте и вся видимая территория будет иметь надёжную связь через него.
DR-100 удобен для обеспечения связи в торговых центрах, где он может успешно конкурировать с другими, гораздо более громоздкими системами.
В стационарном варианте его можно разместить сразу возле антенны (защитив от осадков) и тем самым резко увеличить дальность слышимости корреспондентов, ведь мы исключаем потери на приём в длинном кабеле.
При желании можно прописать несколько частот и сканировать их. В этом случае абонент может переключать у себя каналы, а DR-100 сам найдёт его (если каналы абонента и DR-100 совпадают). Но такая схема имеет и свой недостаток. В случае помехи на одном из каналов DR-100 может там зависнуть до устранения помехи.
Также DR-100 умеет принимать на одной, а передавать на другой частоте. Такое решение позволяет связать две симплексные сети одного диапазона, но с разными частотами. Даже если в них используются SFR ретрансляторы.
Микрофона нет. Динамика нет. Кнопки PTT нет. Других кнопок нет. Пользователь не может ничего изменить или перенастроить без компьютера. С компьютером настройку освоит любой.
Задача DR-100 быть незаметным и обеспечивать качественную связь своему владельцу.
В режиме одночастотного радиоретранслятора SFR позволяет ретранслировать радиосигнал между радиостанциями с установленным ПО «Вѣда».
Размеры (без учета антенного разъема): 120х20х60 мм (ДхВхГ).
Вес: 250 г.
Варианты применения: носимый, возимый, стационарный, крепление на БПЛА и т.п.
Все настройки задаются предварительно с использованием ПК.
Стандартный разъем для подключения антенны (SMA).
Комплектация:
Радиоретранслятор DR-100 - 1
Адаптер питания - 1
Антенна - 1
Кабель питания - 1
Кабель питания для подключения к внешнему источнику питания - 2
Кабель для программирования (Type-C) - 1
Руководство пользователя - 1
Упаковка индивидуальная - 1
DR-100 это одночастотный ретранслятор.
Внутри полноценная радиостанция, но органы управления ей отсутствуют за ненадобностью, как и микрофон с динамиком и PTT.
Стандартный вариант использования - записать в зону один канал DMR с одинаковой частотой на приём и передачу, выставить требуемый цветовой код и поставить галочку SFR. Все... Одночастотный ретранслятор готов.
DR-100 незаменим для организации ретрансляции с борта БЛА как в гражданских, так и в военных целях.
DR-100 удобен в качестве переносного быстроустанавливаемого ретранслятора. Достаточно разместить его на преобладающей высоте и вся видимая территория будет иметь надёжную связь через него.
DR-100 удобен для обеспечения связи в торговых центрах, где он может успешно конкурировать с другими, гораздо более громоздкими системами.
В стационарном варианте его можно разместить сразу возле антенны (защитив от осадков) и тем самым резко увеличить дальность слышимости корреспондентов, ведь мы исключаем потери на приём в длинном кабеле.
При желании можно прописать несколько частот и сканировать их. В этом случае абонент может переключать у себя каналы, а DR-100 сам найдёт его (если каналы абонента и DR-100 совпадают). Но такая схема имеет и свой недостаток. В случае помехи на одном из каналов DR-100 может там зависнуть до устранения помехи.
Также DR-100 умеет принимать на одной, а передавать на другой частоте. Такое решение позволяет связать две симплексные сети одного диапазона, но с разными частотами. Даже если в них используются SFR ретрансляторы.
Микрофона нет. Динамика нет. Кнопки PTT нет. Других кнопок нет. Пользователь не может ничего изменить или перенастроить без компьютера. С компьютером настройку освоит любой.
Задача DR-100 быть незаметным и обеспечивать качественную связь своему владельцу.
| Параметр | Значение |
| Рабочий диапазон частот, МГц | 136-174 (П23, VHF) |
| Частотный диапазон | VHF (П23) |
| Максимальная выходная мощность передатчика, Вт | 5 |
| Тип радиоинтерфейса | Цифровой |
| Цифровой стандарт связи | DMR |
| Спецификация радиоинтерфейса | ETSI TS 102 361-1, -2 |
| Речевые кодеки | AMBE＋2™ |
| Количество каналов | 32 |
| Шаг сетки частот, кГц | 12,5 |
| Волновое сопротивление тракта АФУ, Ом | 50 |
| Тип ВЧ-соединителя | SMA (f) |
| Габаритные размеры (ШхВхГ), мм | 60х20х120 |
| Масса, кг | 0,25 |
| Номинальное напряжение питания, В | 12 |
| Максимальный потребляемый ток, А | 0,9 |
| Диапазон рабочих температур при эксплуатации, ˚С | от -25 до +60 |
| Приёмник | |
| Чувствительность в цифровом режиме (BER=5%), 1/2 э.д.с | 0,22 мкВ или -120 дБм |
| Избирательность по соседнему каналу, дБ | 60 (12,5 кГц) |
| Интермодуляционная избирательность, дБ | 60 (12,5 кГц) |
| Коэффициент нелинейных искажений, % | 3 |
| Передатчик | |
| Отклонение частоты от номинального значения в миллионных долях (N·10-6) | 1 |
| Мощность несущей, Вт | 5 |
| Максимальная девиация частоты в аналоговом режиме, кГц | 2,5 (ширина полосы пропускания 12,5 кГц) |
| Коэффициент нелинейных искажений, % | 3 |
