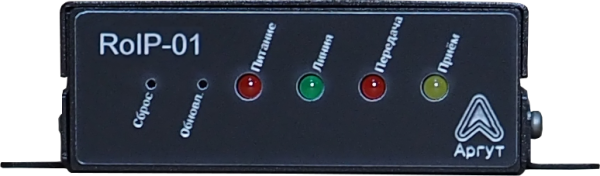

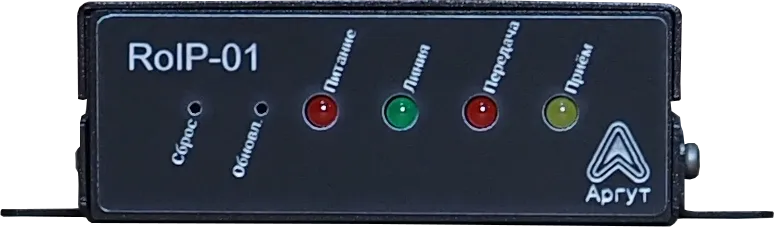

Радиошлюз для удалённого управления радиостанцией по технологии RoIP (Radio Over IP). Поддерживает одно IP-соединение. Радиошлюз RoIP-01 связывает мобильную или базовую радиостанцию с RoIP-устройством Системы радиосвязи Аргут: другой радиошлюз, АПК СУРА, пульт удалённого управления по IP-сети ПУ-02 или ПУ-03.
Радиошлюз возможно использовать в качестве преобразователя COM-порта в Ethernet для передачи сигналов управления и телеметрии c COM-порта радиостанции по IP-каналу.
Два режима передачи: COR (кнопка включения передачи) и VOX (активация голосом). Наличие двух сквозных COM-портов позволяет удалённо переключать каналы на радиостанции, если она поддерживает такую возможность. Радиошлюз конфигурируется с помощью ПК через веб-интерфейс или командную строку.
Управление радиошлюзом:
- Бесплатное программное обеспечение АПК СУРА-RoIP
- Система управления радиосвязью АПК СУРА. Возможна запись радиопереговоров, переключение каналов радиостанции (если она поддерживает такую возможность), коммутация узлов (при использовании программного модуля «Коммутация» ― не входит в базовый комплект АПК СУРА, приобретается отдельно)
- Пульты удалённого управления по IP-сети ПУ-02 и ПУ-03. При использовании пульта ПУ-03 возможно переключение каналов радиостанции (если радиостанция поддерживает такую возможность)
- Другой радиошлюз
Типовые случаи применения:
- Удалённое управление радиостанцией
- Объединение двух зон радиосвязи в единую радиосеть
- Коммутация радиосетей (при использовании программного модуля «Коммутация» в составе АПК СУРА ― не входит в комплект радиошлюза, приобретается отдельно)

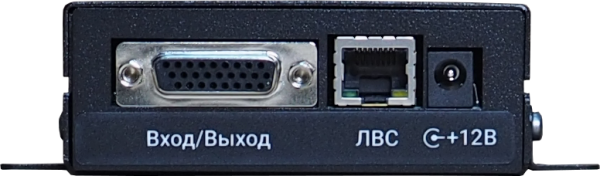

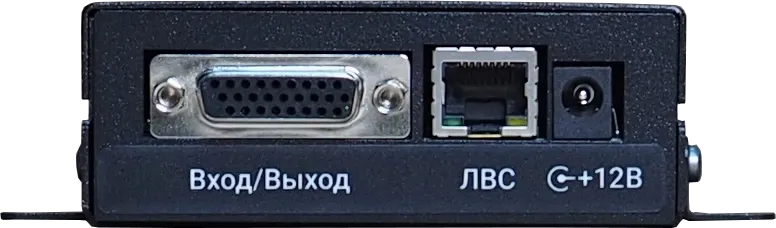

Радиостанция подключается к радиошлюзу кабелем со свободными концами из комплекта поставки. Данные по распайке выводов кабеля приведены в Руководстве пользователя. При необходимости инженеры Аргут оценят возможность подключения модели радиостанции к радиошлюзу и изготовят кабель для вашей радиостанции.
Комплект
- Радиошлюз RoIP-01
- Блок питания 220 В, 50 Гц/12 В, 0,5 А
- Кабель для подключения радиостанции
- Кабель коммутационный Ethernet
- Руководство пользователя
- Упаковка индивидуальная
Упаковка
- Картонная коробка, воздушно-пузырчатая плёнка
- Габаритные размеры упаковки (ШхВхГ) 316х105х205 мм
- Масса брутто 0,9 кг
- Количество IP-соединений: 1
- Чувствительность входа: 0,46 В ± 10 % (среднеквадратичное значение)
- Полоса пропускания аудиовхода по уровню минус 3 дБ, Гц: от 300 до 3300
- Регулировка чувствительности по входу, дБ: от 0 до 20
- Коэффициент нелинейных искажений на выходе, %: 2
- Номинальное напряжение на аудиовыходе: 0,35 В ± 10 % (среднеквадратичное значение)
- Полоса пропускания аудиовыхода по уровню минус 3 дБ, Гц: от 300 до 3300
- Выход PPT: Открытый коллектор, подтяжка к +5 В; Ток <100 мА
- Речевой кодек: g.711 u/a Law; GSM 6.10 FR
- Сетевые протоколы: ARP; IP; ICMP; UDP; TCP; HTTP
- Тип сетевого интерфейса: 10/100BASE-T Ethernet; IEEE 802.3
- Габаритные размеры (ШхВхГ), мм: 121x35x152
- Масса, г: 510
- Электропитание: 12 В, 0,5А, постоянный ток
- Диапазон рабочих температур при эксплуатации, ˚С: от -30 до +60
Функция | Наличие или значение |
Формат аудиосигнала | PCM |
Количество IP-соединений | 1 |
Включение передачи кнопкой (COR) | да |
Активация голосом (VOX) | да |
Удалённое переключение радиоканалов | да |
Преобразователь COM-порта в Ethernet | да |
Коммутация радиосетей | да |
Протокол связи | RoIP |
Программирование с компьютера | веб-интерфейс |
Корпус | металлический |
Электропитание | 12 В, 0,5А, постоянный ток |
Ширина, мм | 121 |
Высота, мм | 35 |
Толщина, мм | 152 |
Вес, г | 510 |
Мин. рабочая температура, ˚С | -30 |
Макс. рабочая температура, ˚С | +60 |
