Артикул №: RU53001

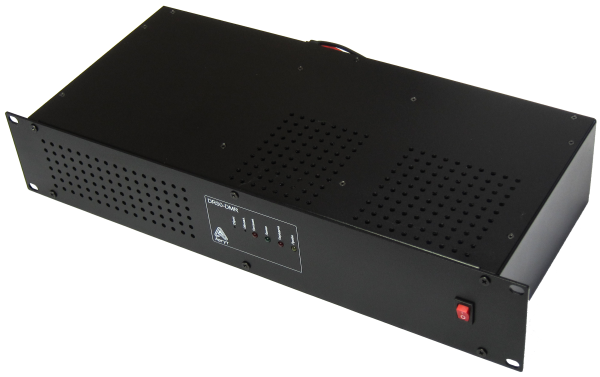

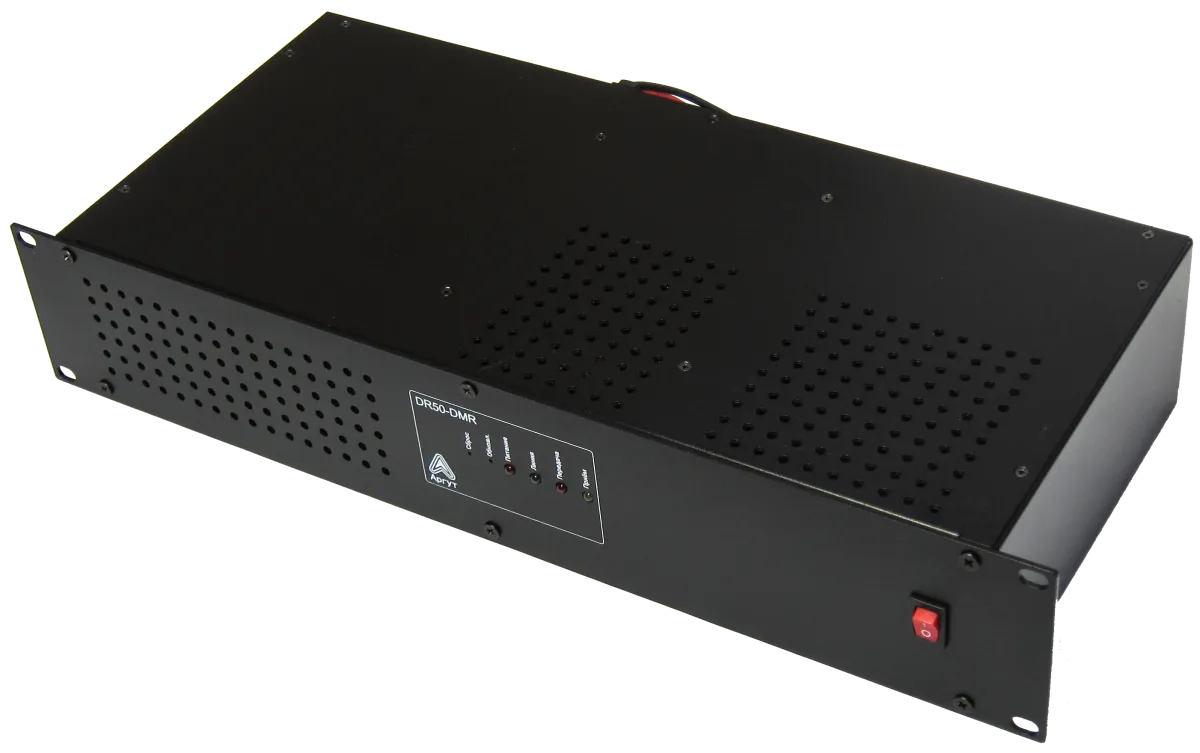

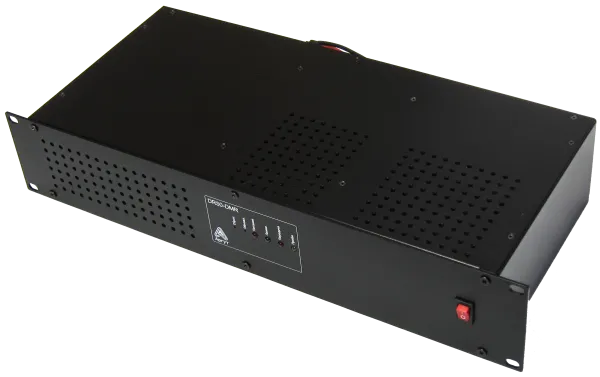

Радиоретранслятор цифрового стандарта dPMR для однонаправленной ретрансляции цифровых и аналоговых радиосигналов. Выпускается в исполнении VHF частотного диапазона. Конфигурируется локально с помощью ноутбука или удалённо по IP-сети.
Объединяя радиоретрансляторы DR50-dPMR по IP-сети можно развернуть радиосеть с площадью покрытия в 100 000 км2 и более.
Работает как в одиночном варианте, так и в составе Системы радиосвязи Аргут. Возможно совместное использование с радиоретрансляторами DR50-DMR для создания мультистандартной зоны радиосвязи.
Расчётная дальность радиосвязи. Диапазон VHF:
Объединяя радиоретрансляторы DR50-dPMR по IP-сети можно развернуть радиосеть с площадью покрытия в 100 000 км2 и более.
Работает как в одиночном варианте, так и в составе Системы радиосвязи Аргут. Возможно совместное использование с радиоретрансляторами DR50-DMR для создания мультистандартной зоны радиосвязи.
Расчётная дальность радиосвязи. Диапазон VHF:
- 30,5 км в городе
- 45,9 км в пригороде
- 136,0 км на открытой местности
Расчёт выполнен по модели Окамура-Хата для типичных условий. Реальная дальность радиосвязи будет зависеть от рельефа местности, окружающей застройки, погодных условий, препятствий на трассе распространения радиосигнала, наличия помехи в радиоканале.
Комплект:
-
Радиоретранслятор DR50-dPMR
- Кабель питания
- Руководство пользователя
- Упаковка индивидуальная
Упаковка
-
Картонная коробка с ложементом из гофрированного картона
- Габаритные размеры упаковки (ШхВхГ) 515х103х288 мм
- Масса брутто 5,5 кг
| Параметр | Значение |
| Рабочий диапазон частот, МГц | 135-175 |
| Частотный диапазон |
VHF |
| Максимальная выходная мощность передатчика, Вт | 55 |
| Тип радиоинтерфейса | Цифровой |
| Цифровой стандарт связи | dPMR |
| Спецификация радиоинтерфейса | ETSI TS 102 658 |
| Речевые кодеки |
g.711 uLaw GSM 6.10 FR Speex |
| Сетевые протоколы |
ARP IP ICMP UDP TCP HTTP |
| Количество каналов | 8 |
| Шаг сетки частот, кГц |
12,5 (цифровой режим) 12,5 и 25,0 (аналоговый режим) |
| Волновое сопротивление тракта АФУ, Ом | 50 |
|
Тип ВЧ-соединителя |
N (f) |
| Габаритные размеры (ШхВхГ), мм | 484x90x230 |
| Масса, кг | 5 |
| Номинальное напряжение питания, В | 13,6 |
| Максимальный потребляемый ток, А | 15 |
| Диапазон рабочих температур при эксплуатации, ˚С | от -30 до +60 |
| Приёмник |
|
| Тип | Супергетеродин |
| Чувствительность в аналоговом режиме (СИНАД 12дБ), 1/2 э.д.с |
0,35 мкВ или -116 дБм (шаг сетки частот 12,5 кГц) 0,30 мкВ или -117 дБм (шаг сетки частот 25,0 кГц) |
| Чувствительность в цифровом режиме (BER="5%), 1/2 э.д.с | 0,40 мкВ или -115 дБм |
| Избирательность по соседнему каналу, дБ |
70 (шаг сетки частот 12,5 кГц) 75 (шаг сетки частот 25,0 кГц) 70 (цифровой режим) |
| Интермодуляционная избирательность, дБ | 70 |
| Коэффициент нелинейных искажений, % | 5 |
| Передатчик |
|
| Отклонение частоты от номинального значения в миллионных долях (N·10-6) |
6,0 (шаг сетки частот 12,5 кГц) 7,0 (шаг сетки частот 25,0 кГц) 1,5 (цифровой режим) |
| Мощность несущей, Вт |
8-15 (пониженная) 22-36 (номинальная) 36-55 (повышенная) |
| Максимальная девиация частоты в аналоговом режиме, кГц |
2,5 (шаг сетки частот 12,5 кГц) 5,0 (шаг сетки частот 25,0 кГц) |
| Относительный уровень побочных излучений, дБ | -70 |
| Коэффициент нелинейных искажений, % | 5 |
| Среднеквадратичная ошибка модуляции RMS Deviation Error, % | 5 |
| Отклонение символьной девиации от номинального значения (1944 Гц), % | 7 |
| Тип сетевого интерфейса | 10/100BASE-T Ethernet |
| Функция | Наличие или значение |
| Мощность передатчика, Вт | 55 |
| Радиус действия, км |
136,0 (VHF) |
| VHF | да |
| Диапазон частот, мин., МГц | 135 |
| Диапазон частот, макс., МГц | 175 |
| Переключение мощности передатчика | да |
| Вид модуляции | FM |
| Чувствительность, мкВ | 0,4 |
| Количество каналов | 8 |
| Количество кодов CTCSS | 52 |
| Количество кодов CC | 65 |
| Программирование с компьютера | да |
| Корпус | металлический |
| Потребляемый ток, А | 15 |
| Ширина, мм | 484 |
| Высота, мм | 90 |
| Толщина, мм | 230 |
| Вес, г | 5000 |
| Мин. рабочая температура, ˚С | -30 |
| Макс. рабочая температура, ˚С | +60 |
