Базовая дипольная антенна AND-V1 - Профессиональная всенаправленная антенна для стационарных радиостанций
AND-V1 — это профессиональная базовая дипольная антенна, предназначенная для использования с стационарными радиостанциями CB/VHF диапазонов. Конструкция полуволнового диполя обеспечивает отличные характеристики излучения и приема сигнала .
Технические характеристики
Преимущества
Важные замечания
AND-V1 — это профессиональная базовая дипольная антенна, предназначенная для использования с стационарными радиостанциями CB/VHF диапазонов. Конструкция полуволнового диполя обеспечивает отличные характеристики излучения и приема сигнала .
Технические характеристики
| Параметр | Значение |
| Диапазон частот | 134-174 |
| Тип антенны | Полуволновой диполь (1/2 λ) |
| Импеданс | 50 Ом |
| Тип кабеля | LMR400 |
| Коэффициент стоячей волны (КСВ) | ≤ 1.5 |
| Усиление | 2.15 dBi |
| Максимальная мощность | 200 Вт |
| Поляризация | Горизонтальная / Вертикальная |
| Длина антенны | ~5.5 метров |
| Материал излучателей | Алюминиевый сплав |

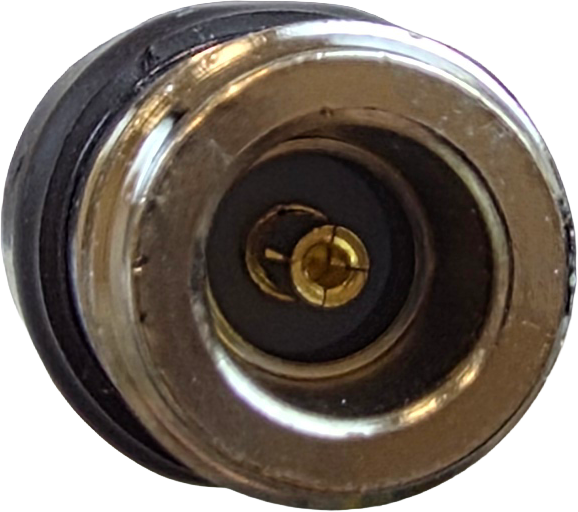

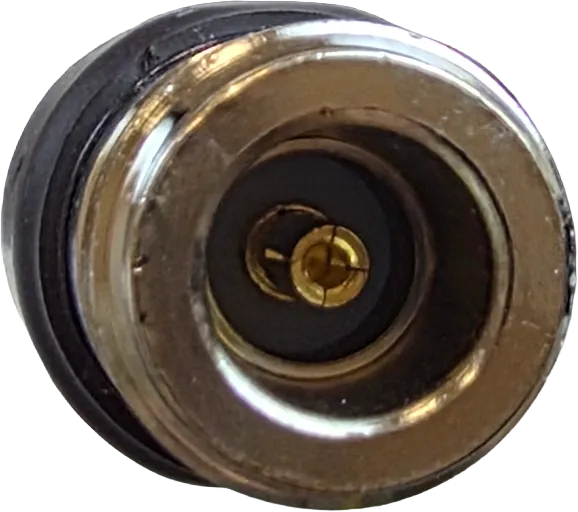

| Тип разъема | UHF (PL-259) |
| Диаграмма направленности | Всенаправленная (круговая) |
| Рабочая температура | -40°C ... +60°C |
| Тип монтажа | На опору |
| Вес, грамм | 1700 |
Преимущества
- Отличное качество сигнала — полуволновой диполь обеспечивает оптимальную диаграмму направленности и минимальные потери
- Низкий КСВ — коэффициент стоячей волны не более 1.5 гарантирует эффективную передачу мощности
- Высокая мощность — выдерживает до 200 Вт
- Универсальная поляризация — возможность установки как в горизонтальной, так и в вертикальной плоскости
- Прочная конструкция — алюминиевые излучатели устойчивы к коррозии
- Простая установка — не требует сложной настройки
- Всенаправленность — круговая диаграмма обеспечивает связь во всех направлениях

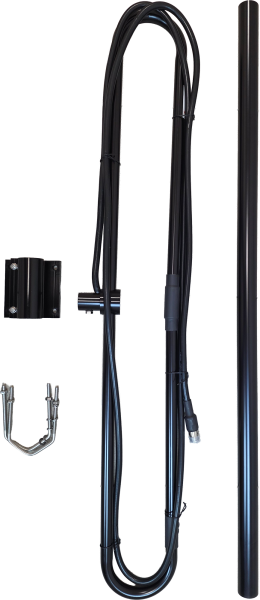

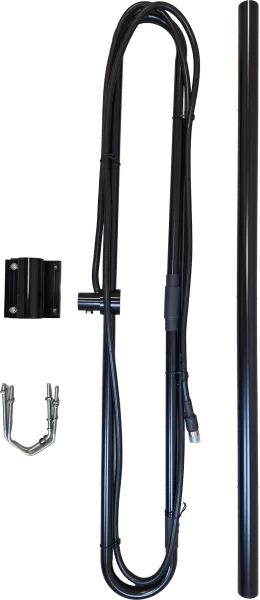

Комплектация
- Излучатели диполя (2 шт.)
- Центральная изолирующая коробка с разъемом PL-259

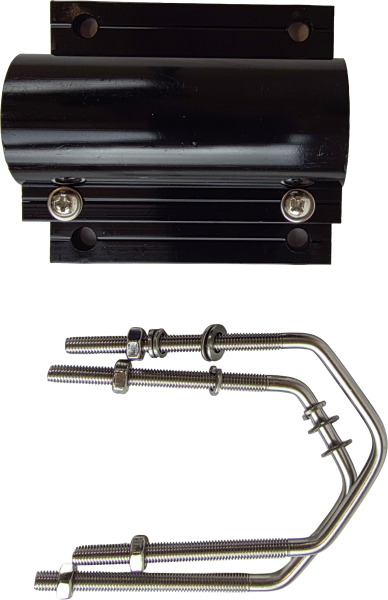

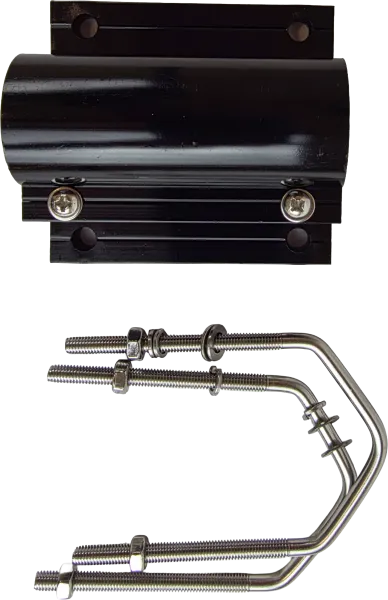

- Крепежные элементы (хомуты, болты, гайки)
- Инструкции по установке и настройке
Область применения
- Стационарные радиостанции VHF диапазона (134-174 МГц)
- Домашние и офисные радиостанции
- Связь на трассах
- Экспедиции и полевые условия
- Любительская радиосвязь
Рекомендации по установке
- Высота подвеса — оптимальная высота 6-12 метров над землей
- Расположение — чем выше и свободнее от препятствий, тем лучше
- Ориентация — для вертикальной поляризации установите диполь вертикально
- Крепление — используйте прочные мачты и растяжки
- Кабель — используйте качественный коаксиальный кабель 50 Ом (RG-8, RG-213)
- Настройка — проверьте КСВ после установки
Технические особенности
Полуволновой диполь состоит из двух плеч, каждое длиной 1/4 волны. На частоте 134-174 МГц общая длина составляет около 2 метров. Центральное питание обеспечивает симметричное излучение. Импеданс в точке питания составляет 50 Ом.
Преимущества перед штыревыми антеннами: лучшая эффективность при той же высоте подвеса, меньшая зависимость от качества заземления, более простая конструкция без согласующих катушек.
Важные замечания
- Убедитесь, что антенна установлена на достаточном расстоянии от металлических конструкций
- Регулярно проверяйте состояние креплений и контактов
- Используйте громоотвод при установке на большой высоте
AND-V1 — надежная и эффективная антенна для профессиональной и любительской радиосвязи.
