Как правильно размещать антенну для получения максимальной дальности связи

Важность высоты

В близких диапазонах распространение радиоволн сильно зависит от наличия объектов между станциями. Чем меньше препятствий находится на пути сигнала, тем стабильнее связь.

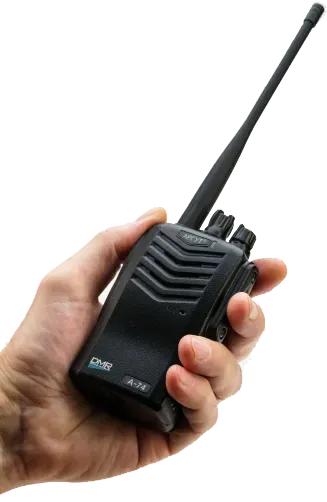

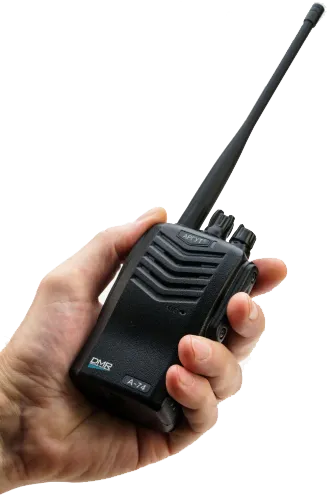

Поэтому даже положение рации относительно человека имеет значение. Если антенна находится вплотную к телу, часть энергии взаимодействует с окружающими материалами, а диаграмма излучения меняется.

Рацию следует располагать так, чтобы антенна оставалась открытой и находилась в вертикальном положении, если рабочая конфигурация сети предполагает такую поляризацию. Не стоит закрывать антенну рукой или прижимать ее к металлическим элементам экипировки.

Подъем антенны улучшает прямую видимость, а также уменьшает влияние локальных препятствий. Даже если передатчик сохраняет прежнюю мощность, такое изменение существенно улучшит зону покрытия.

Влияние металлических конструкций

Установка антенны рядом с крупными металлоконструкциями не всегда допустима. Материал влияет на распределение электромагнитного поля, а в некоторых случаях способен изменить характеристики системы.

Особенно проблемно соседство со следующими объектами:

• другие антенны;

• металлические ограждения;

• крупные емкости;

• элементы кровли.

Это не означает, что антенну всегда нужно устанавливать вдали от любого металлического предмета. Конкретное допустимое расстояние зависит от частотного диапазона и условий монтажа.

Кабель

При внешней установке радиостанция соединяется с антенной коаксиальным кабелем. Он имеет собственные потери, которые возрастают с увеличением длины и частоты.

Поэтому длинная трасса от радиостанции не всегда оправдана. Если антенну удается разместить выше, но для этого требуется слишком длинный кабель с существенными потерями, то преимущество такой установки окажется незначительным.

Какие еще факторы важны для устойчивой связи:

• качество кабеля;

• состояние разъемов;

• правильность монтажа.

Поэтому при обустройстве стационарных раций с выносной антенной важно учитывать все факторы, влияющие на сигнал.

Почему положение антенны влияет на прием

Ошибочно рассматривать антенну только как элемент передачи. Если сигнал от удаленной станции слабый, эффективность приемной системы становится критически важным фактором для установления связи.

Неправильное положение антенны ухудшит отношение полезного сигнала к шуму, из-за чего пользователь будет слышать собеседника с перебоями. При этом перенос рации всего на несколько десятков сантиметров иногда меняет ситуацию.

Автомобильная установка

На автомобиле положение антенны определяется геометрией кузова. При этом металлическая поверхность машины участвует в формировании антенной системы, поэтому место монтажа влияет на результат.

Важны симметрия, качество электрического контакта, отсутствие повреждений кабеля и корректная установка основания антенны. При этом перенос антенны на крышу часто дает более предсказуемый результат, чем размещение внутри салона.

Последний вариант особенно невыгоден для связи на расстоянии, поскольку металлический кузов экранирует радиосигнал. Это заметно снижает качество связи даже для качественной рации.

Что дает больший эффект – мощность или высота

Универсального ответа нет. Если ограничение связано с недостаточным уровнем сигнала при нормальной работе антенной системы, увеличение мощности способно помочь. Если же антенна находится за препятствием или слишком низко, это не устранит проблему.

Поэтому при построении системы связи рациональнее сначала оптимизировать настройки антенны. Последовательность выглядит так:

1. Выбрать антенну под рабочий диапазон.

2. Определить оптимальную высоту.

3. Исключить близкое соседство с крупными препятствиями.

4. Минимизировать потери в кабеле.

5. Проверить разъемы и соединения.

6. Оценить реальную связь в характерных точках.

7. Определить необходимый уровень мощности.

При этом в полевых условиях оператор сам становится частью системы размещения. Положение корпуса, высота антенны, окружающие препятствия и направление движения способны существенно изменить качество связи.
