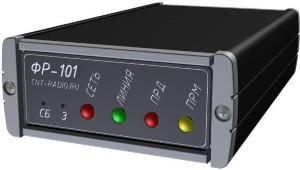

ШЛЮЗ ROIP ФР-101РЛ. НАСТРОЙКА И ИСПОЛЬЗОВАНИЕ

Представляем разработку от московской компании «Центр Новых технологий» (ЦНТ), отечественной шлюз ФР-101РЛ, со специальной демо-прошивкой для использования в радиосетях радиолюбителей России.



Основная задача устройства, объединения зон разнесенных радиоретрансляторов в одну общую радиосеть. Одновременно, с «сетевой» функцией, шлюз позволяет путем его программирования выбрать одну их следующих функций:

    — ретранслятор – необходимо подключить к шлюзу ДВЕ полноценных радиостанции;
    — удаленная радиостанция — необходимо подключить к шлюзу ОДНУ радиостанцию:
    — удаленный приемник — необходимо подключить к шлюзу радиоприемник или радиостанцию в режиме приема.

Универсальность изделия, дает возможность создавать и настраивать радиосети очень гибко. Кроме того, становится очевидным, тот факт, что если разнести приемник и передатчик вашего ретранслятора на соседние здания и соединить их шлюзами ФР-101РЛ, необходимость приобретения дорогостоящего дуплексера – отпадает вовсе. Да и сама возможность построения сети по принципу «разнесенного приема» (один передатчик и несколько приемников) дает хороший инструмент радиоинженеру. Каждый шлюз имеет сервер, позволяющий регистрировать на нем два «RoIP-устройства», что дает возможность регистрировать такие устройства «по цепочке». С точки зрения топологии сетей это не совсем верно, так как отсутствует основной «узел» сети, зато такая схема дает возможность обойтись без дорогостоящего сервера, который еще надо приобрести и обеспечить его работоспособность.

Устройство построено на процессоре ARM-7, что позволило обеспечить минимальные задержки сигнала, обусловленные его обработкой. Примененное решение позволяет «выстрелить из шлюза в сеть» первый обработанный пакет буквально через 110-120 мсек, после его получения шлюзом. То есть для того, чтобы получить СУЩЕСТВЕННУЮ задержку сигнала, надо вытянуть в цепочку не менее десятка шлюзов.

Шлюз имеет WEB- интерфейс и позволяет настраивать необходимые параметры через сеть Интернет. Кроме основных параметров, шлюз имеет средства коммутации с помощью которых прямо из его интерфейса можно например переключать каналы, что дает возможность оперативно реагировать на внезапно возникшую помеху.
Внимательный читатель, прочитав выше слова «удаленная радиостанция», наверняка задался вопросом, «а как управлять-то». И был прав! Для управления удаленной радиостанцией написана небольшая бесплатная программа на Java, что делает программу кроссплатформенной. Создатели программы не забыли пользователей других операционных систем, отличных от Windows.

...
Полную версию статьи читайте на сайте habrahab
